התוסף מבוסס על שני רכיבים:
רכיב ADS1256 המטפל בהמרת ADC של 8 ערוצים ברזולוציה של 24bit. הרכיב מאפשר גם עבודה ב-4 ערוצים דיפרנציאליים. קצב דגימה עד 30Ksps.
רכיב DAC8532 המטפל בהמרת DAC של 2 ערוצים ברזולוציה של 16bit.

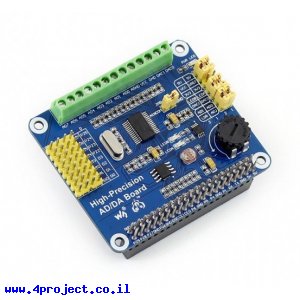

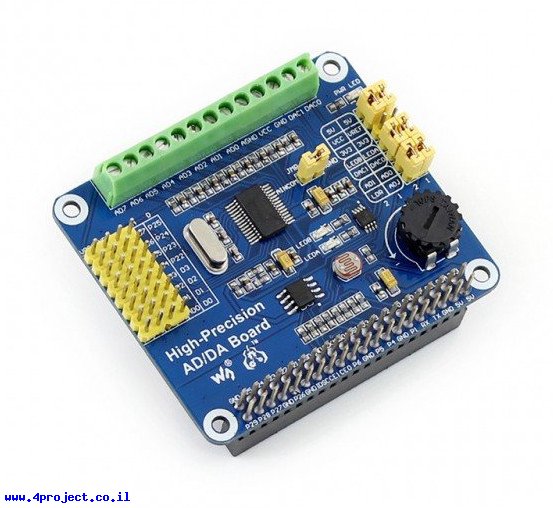

על התוסף תמצאו את הדברים הבאים (לפי התמונה הממוספרת):
- חברים לכרטיס Raspberry PI
- מחברי טרמינל לחיבור הקווים האנלוגיים
- מחברים לחיבור קווי AD המתאימים לחיישנים אנלוגיים של חברת WaveShare
- מתנד 7.68MHz
- רכיב LM285-2.5 המספק מתח ייחוס לממירים האנלוגיים
- חיישן אור
- לדים לחיווי
- נגד משתנה של 10K עם ידית נוחה לשינוי ההתנגדות
- רכיב DAC8532 להמרת 2 ערוצי DAC ברזולוציה של 16bit
- לד חיווי מתח
- רכיב ADS1256 להמרת 8 ערוצי ADC ברזולוציה של 24bit
- גשרונים לבדיקת קווי ה-ADC
- גשרונים לבדיקת קווי ה-DAC
- גשרונים לבחירת מתח עבודה (5V/3.3V)
- גשרון לבחירת נקודת GND חייחוס, כשסגור ה-GND של הכרטיס משמש כנקודת ייחוס. אפשר לפתוח ולחבר את קו ה-AINCOM לקו ייחוס חיצוני
התוסף מגיע עם ספייסרים, ברגים ואומים לחיבור הכרטיס ל-Raspberry PI.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: WaveShare
- דגם: Raspberry Pi High-Precision AD/DA Expansion Board
קישורים:
נתוני משלוח (הסבר):
- משקל: 40 גרם
- אריזה מינימלית: קופסה קטנה
