פרופיל X-Rail - אורך 24.0" (609.6 מ"מ) - גרסה קודמת

מספר קטלוגי: 4P-5839
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת פרופילי X-Rail.

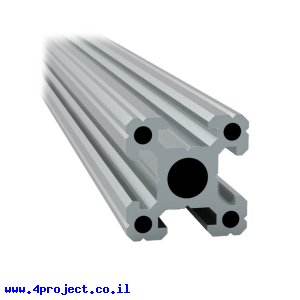

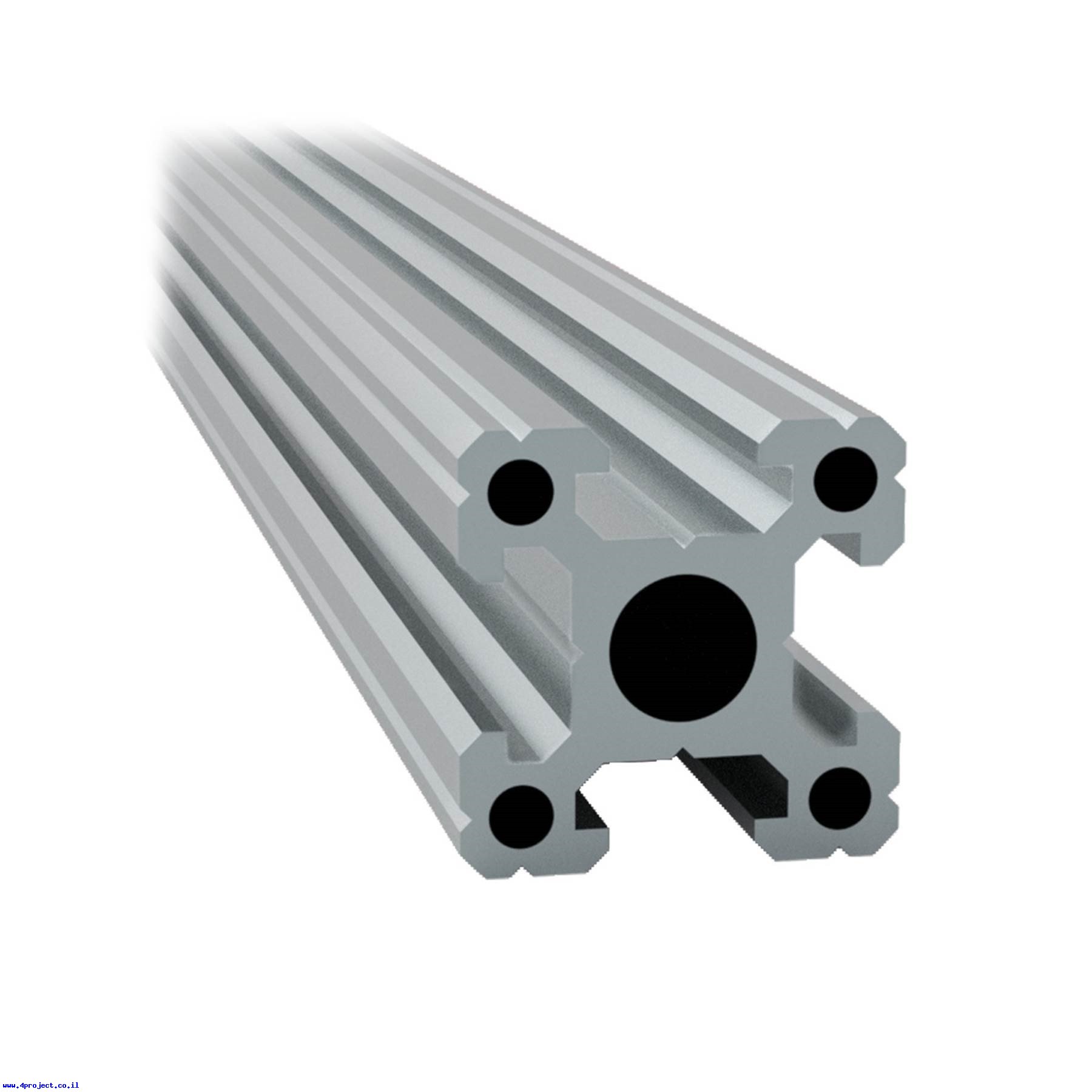

זהו פרופיל אלומיניום X-Rail באורך של 24" (609.6 מ"מ).

פרופילי X-Rail יכולים לשמש כחומר למבנה כלשהו או כמסילה לתנועה לינארית.

מידות הפרופיל מותאמות במיוחד לרכיבי מכניקה מסדרת ה-Actobotics.
החריצים לאורך הפרופיל מאפשרים לחזק אליו רכיבים אחרים בעזרת מחברים מיוחדים שמוכנסים לחריץ ומהודקים בעזרת ברגים 6-32.
המרחק בין קצה לקצה של פינות הפרופיל הוא טיפה קטן יותר מ-1.0", מה שמאפשר להכניס אותו למיסב עם קוטר פנימי של 1" המאפשר לייצר מבנה או מסילה שיכולה להסתובב. אפשר גם להדק סביב הפרופיל מחזיק של ציר בקוטר 1" ולהרכיב את הפרופיל בכל זווית שתרצו.

החור המרכזי בתוך הפרופיל הוא טיפה גדול יותר מ-1/4", מה שמאפשר להעביר דרכו צירים בקוטר 1/4" כדי לייצר מבנה מסתובב, או להעביר חוטים או צינורות.
4 החורים מסביב לחור המרכזי מסודרים בתבנית של 0.770" המתאימה לכל שאר רכיבי ה-Actobotics. הקוטר שלהם מותאם להברזה של הברגה 6-32, מה שיאפשר להחזיק את הפרופילים מהקצוות שלהם.
החורים עוברים לכל אורך הפרופיל, כך שגם אם תחתכו אותו לאורך המתאים, עדיין תוכלו לנצל את החורים לצרכים שלכם.

בנוסף לכל זה, לכל אורך הפרופיל ישנם 3 חריצים בכל צד של הפרופיל, אחד במרכז הצד ואחד על כל דופן בולטת. חריצים אלה נועדו לעזור לכם לקדוח את הפרופיל מהצד ולהחזיק את המקדח במקום כדי שהוא לא יברח הצידה. קידוח על החריצים האלה יאפשר לכם לייצר חיבורים שיתאימו לרכיבי מכניקה אחרים מסדרת ה-Actobotics.




מחלקות עם מוצרים דומים:

מאפיינים:

  • יצרן: RobotZone
  • אורך: 24" (609.6 מ"מ)
  • רוחב: 0.75" (19.05 מ"מ)
  • גובה: 0.75" (19.05 מ"מ)
  • חומר: אלומיניום
  • ברגים מתאימים: 6-32

מוצרים שיכולים לעניין אתכם:

קישורים:

נתוני משלוח (הסבר):

  • משקל: 500 גרם
  • אריזה מינימלית: מעטפה מרופדת
