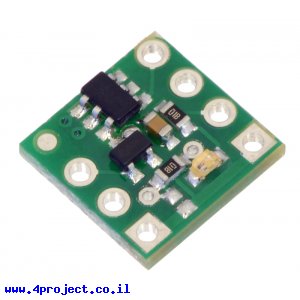

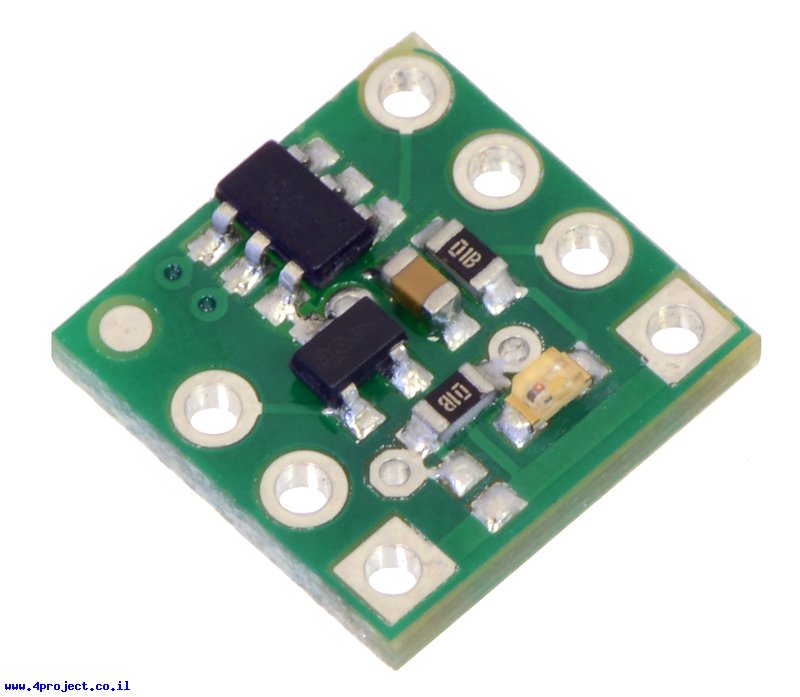

למעגל יש 2 יציאות. יציאת ה-GOOD תעלה ל-"1" לוגי כשהכרטיס מרגיש אות PWM תקני (10-330Hz, 0.5-2.5mS). יציאת ה-OUT תעלה ל-"1" לוגי כשאות ה-PWM יהיה רחב מ-1.7mS בערך.
צד של הכרטיס עם 3 חיבורים מתחבר ישירות לערוץ המקלט של מערכת שלט הרחוק שלכם והצד עם 4 חיבורים מכיל את שתי הציאות, VCC ו-GND.
אם אתם רוצים לחבר את המתחים בשני הצדדים (מערכת ה-RC והבקרה המתחברת ליציאת הכרטיס פועלות מאותה סוללה), אפשר לסגור את גשרון ההלחמה בצידו האחורי של הלוח.
על הכרטיס יש לד חיווי שיסמן את מצב היציאה.
הרכיב מגיע עם שורת פינים ישרים הדורשים הלחמה.
מחלקות עם מוצרים דומים:
מאפיינים:
- אורך: 10.16 מ"מ
- רוחב: 10.16 מ"מ
- מתח עבודה: 2.5 - 5.5 V
- זרם: 25 mA
- משקל: 0.3 גרם
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
