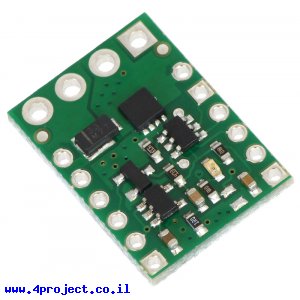

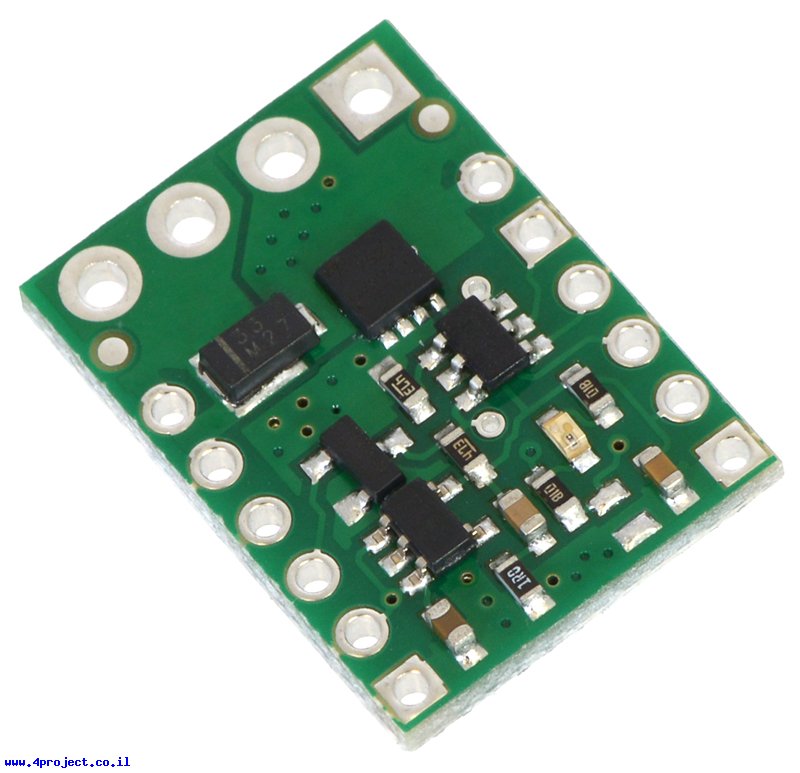

יכולת ה-MOSFET שעל הלוח להעביר את הזרם המקסימלי תלויה מאד במתח ה-VCC ובקירור של הרכיב. רצוי להשתמש במתח של 5V ב-VCC כדי להגיע לזרמים גבוהים העוברים דרך ה-MOSFET.
למעגל יש 2 יציאות ברמות מתח המסופק ע"י כניסת VCC. יציאת ה-GOOD תעלה ל-"1" לוגי כשהכרטיס מרגיש אות PWM תקני (10-330Hz, 0.5-2.5mS). יציאת ה-OUT תעלה ל-"1" לוגי כשאות ה-PWM יהיה רחב מ- 1.7mS בערך.
כאשר יציאת ה-OUT מוציאה "1" לוגי, טרנזיסטור ה-MOSFET שעל הלוח סוגר את המעגל בין ה-GND בחלקו העליון של הכרטיס לבין חיבור MOSFET output הקרוב אליו. על הכרטיס יש גם דיודת הגנה מפני מתח חוזר המחוברת בין MOSFET output לבין חיבורי Load supply המאפשרת חיבור ישיר של מנוע, סליל של ממסר או רכיב אחר בעל השראות.
קווי ה-RC-IN, VRC ו-GND המקובצים יחד מתחברים ישירות לערוץ המקלט של מערכת שלט הרחוק שלכם והצד השני מכיל את שתי היציאות הדיגיטליות, VCC ו-GND. אם אתם רוצים לחבר את המתחים בשני הצדדים (מערכת ה-RC והבקרה המתחברת ליציאת הכרטיס פועלות מאותה סוללה), אפשר לסגור את גשרון ההלחמה המסומן באדום בתמונה מצורפת הנמצא בצידו האחורי של הלוח.
על המעגל יש מייצב מתח, מה שמאפשר להפעיל את הרכיב במתחים בין 2.5 ל-16V.
על הכרטיס יש לד חיווי שיסמן את מצב היציאה.
הרכיב מגיע עם שורת פינים ישרים ומחברי טרמינל הדורשים הלחמה.
מחלקות עם מוצרים דומים:
מאפיינים:
- אורך: 21 מ"מ
- רוחב: 15.2mm
- מתח עבודה: 2.5V~16V
- מתח כניסה: 0-30V
- זרם: 15A
- משקל: 1.2 גרם
