הממסר שמורכב על המעגל הוא G5LE-14-DC5 של לברת Omron.
למעגל יש 2 יציאות ברמות מתח המסופק ע"י כניסת VCC. יציאת ה-GOOD תעלה ל-"1" לוגי כשהכרטיס מרגיש אות PWM תקני (10-330Hz, 0.5-2.5mS). יציאת ה-OUT תעלה ל-"1" לוגי כשאות ה-PWM יהיה רחב מ- 1.7mS בערך.
כאשר יציאת ה-OUT מוציאה "1" לוגי, הממסר יסגר.
על הכרטיס יש לד חיווי שיסמן את מצב היציאה.

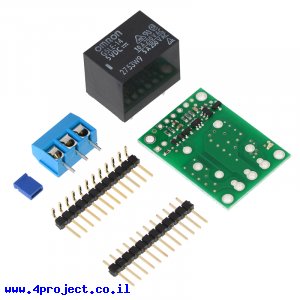

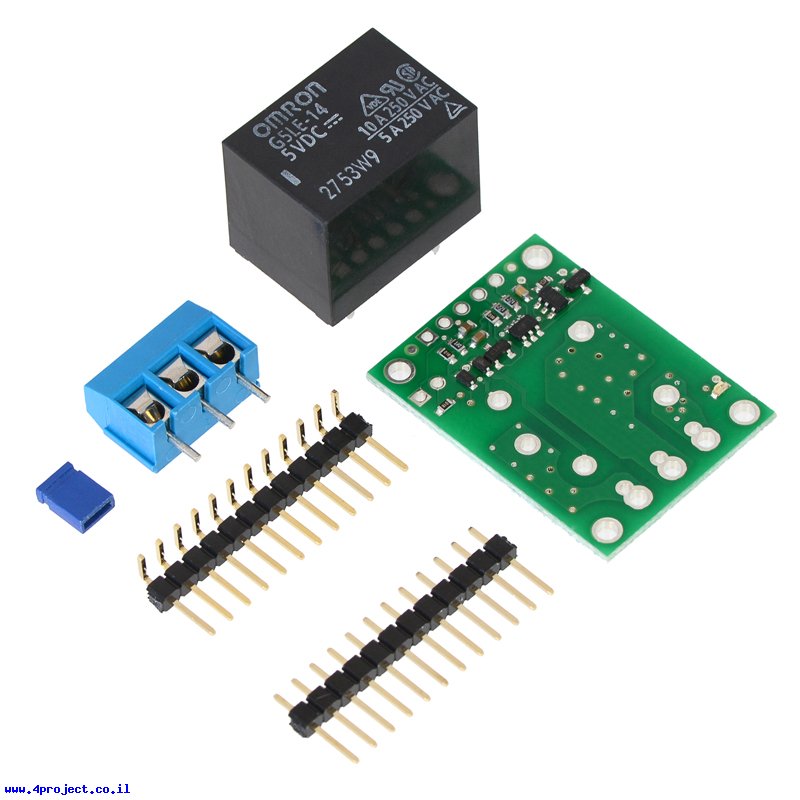

המודול מגיע כערכה הדורת הלחמה של הממסר ומחברים.
מחברי הטרמינל צריכים להיות מולחמים בחורים הגדולים הקרובים לקצה המעגל, אחרת הממסר לא יוכל להכנס למקומו.
מחלקות עם מוצרים דומים:
מאפיינים:
- סוג מפסק: SPDT
- אורך: 34.3 מ"מ
- רוחב: 25.4 מ"מ
- גובה: 22.9mm
- זרם: 10A
קישורים:
נתוני משלוח (הסבר):
- משקל: 20 גרם
- אריזה מינימלית: קופסה קטנה
