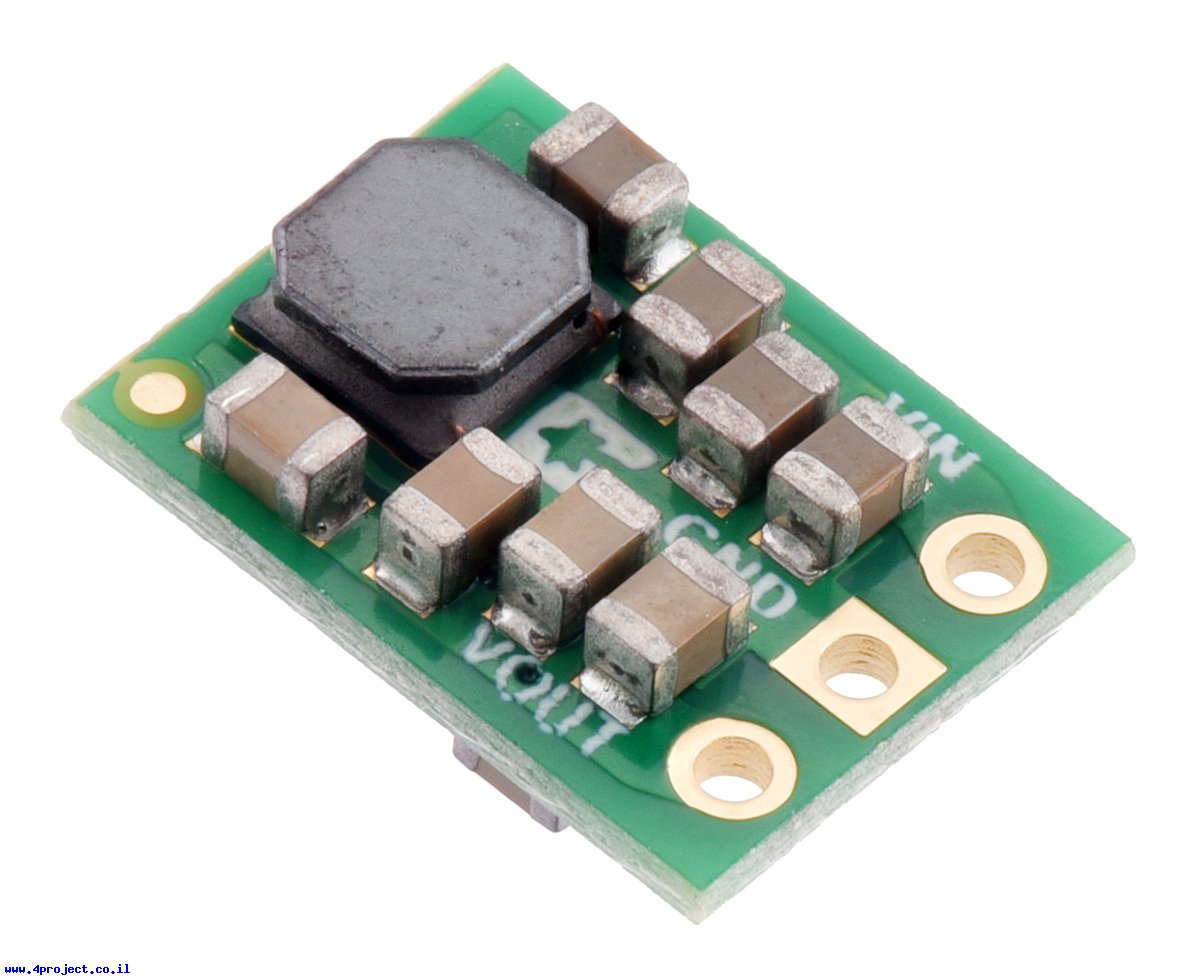

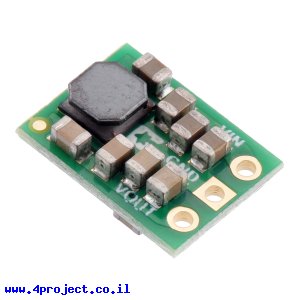

מודול זה יכול להמיר את מתח הכניסה בין 2.8V ל-22V בצורה יעילה מאוד למתח יציאה קבוע של 5V. יעילות ההמרה היא בין 85% ל-95%, תלוי במתח הכניסה וזרם המסופק לעומס.
מתח הכניסה יכול להיות גבוה או נמוך יותר ממתח היציאה, מה ששימושי במיוחד למקרה של סוללות בהם המתח גבוה יותר ממתח הרצוי כאשר הן טעונות לגמרי והמתח יורד ממתח הרצוי בתהליך העבודה.
הרכיב יכול לספק זרם עד 1A.
שימו לב לא לעבור את המתח המקסימלי של 22V, מתח גבוה יותר יכול להרוג את הרכיב.
מתח כניסה נמוך מ-2.8V יכול לכבות את הרכיב או לגרום לו לעבוד בצורה לא יציבה.
לרכיב יש הגנה מקצרים או התחממות יתר.
בהדלקת המערכת יכולה להיווצר קפיצת מתח רגעית שתעלה מעבר למתח כניסה המותר, מה שיכול להרוס את הרכיב. כדי להגן מפני הקפיצה, מומלץ להרכיב קבל אלקטרוליטי של 33uF או יותר על קו VIN של הרכיב, כמה שיותר קרוב לרכיב עצמו. הקבל צריך להיות מותאם לעבודה עם לפחות 35V.
הרכיב מגיע עם שורה של פינים ישרים ושורה של פינים בזווית.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: S13V10F5
- יצרן: Pololu
- סוג המרה: מעלה/מוריד מתח
- מתח כניסה: 2.8V~22V
- מתח עבודה: 5V
- זרם: 1A
- אורך: 12.1mm
- רוחב: 8.9mm
- גובה: 4.2mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
