פריסת החורים בצדדים של המעגל מאפשרת עבודה במטריצה או שימוש בקווים בקצה הנגדי למחבר ה-MicroUSB מאפשר להשתמש ברכיב כצורב לכרטיסי Arduino או שימושים אחרים שמותאמים לסידור קווים דומה.
המעגל מותאם לעבודה ברמות לוגיות של 3.3V, אבל הקווים יכולים לקבל מתחים גבוהים יותר, כך שאפשר להשתמש בו גם במעגלים של 5V.
אם תרצו להשתמש ברכיב בפרוייקטים הפועלים במתחים נמוכים מ-3.3V, תוכלו לחתוך את גשרון ההלחמה בצידו האחורי של המעגל ולספק רמת מתח אחרת לפין המסומן כ-VIO הנמצא ליד הגשרון. כך שאפשר להוריד את מתח העבודה של הרכיב עד ל-1.71V.
על המעגל ישנו לד המחובר לקו SUSPEND ונדלק כאשר יש חיבור USB תקין עם המחשב.
הרכיב מממש פרוטוקול תקשורת USB 2.0 מלא ויכול להגיע לקצבים של 3Mbps. לאחר החיבור הכרטיס מופיע במחשב כפורט תקשורת טורית.

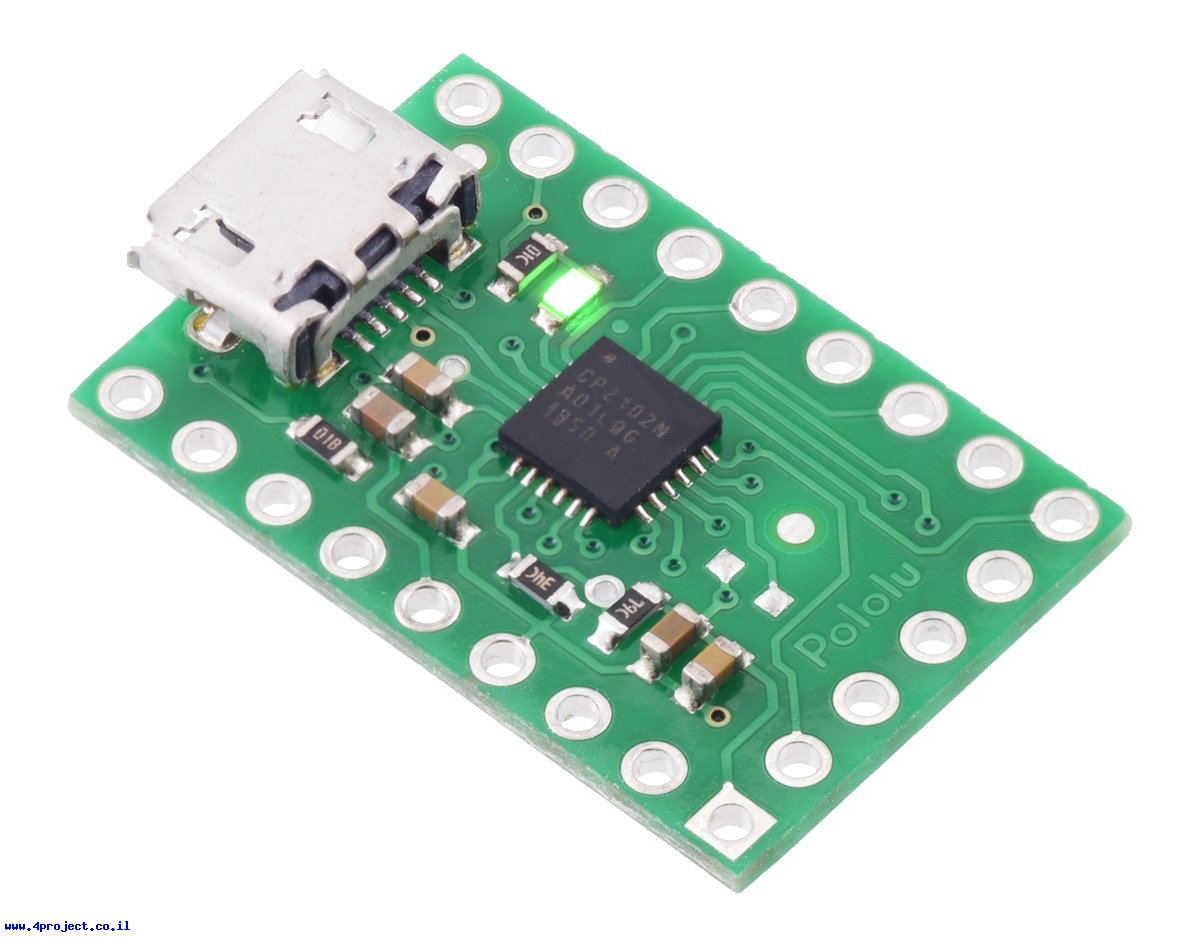

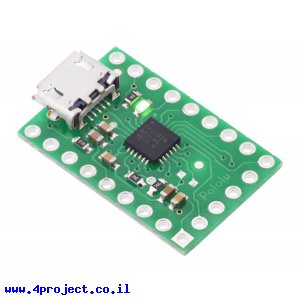

הרכיב מגיע עם שורות פינים לא מולחמים המופיעים בתמונות, תצטרכו להלחים אותם בהתאם לצרכי הפרוייקט שלכם.
מחלקות עם מוצרים דומים:
מאפיינים:
- חיבור: USB-microB
- תקשורת: USB ,UART
- אורך: 22.86 מ"מ
- רוחב: 10.11 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: מעטפה מרופדת
