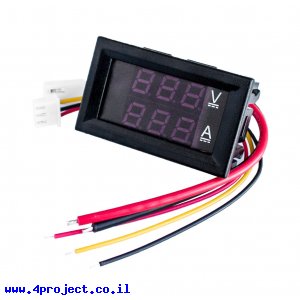

הרכיב צריך אספקת מתח בין 4.5 ל-30V כדי לעבוד ויכול למדוד ולהציג מתחים בין 0 ל-100V וזרם עד 10A.

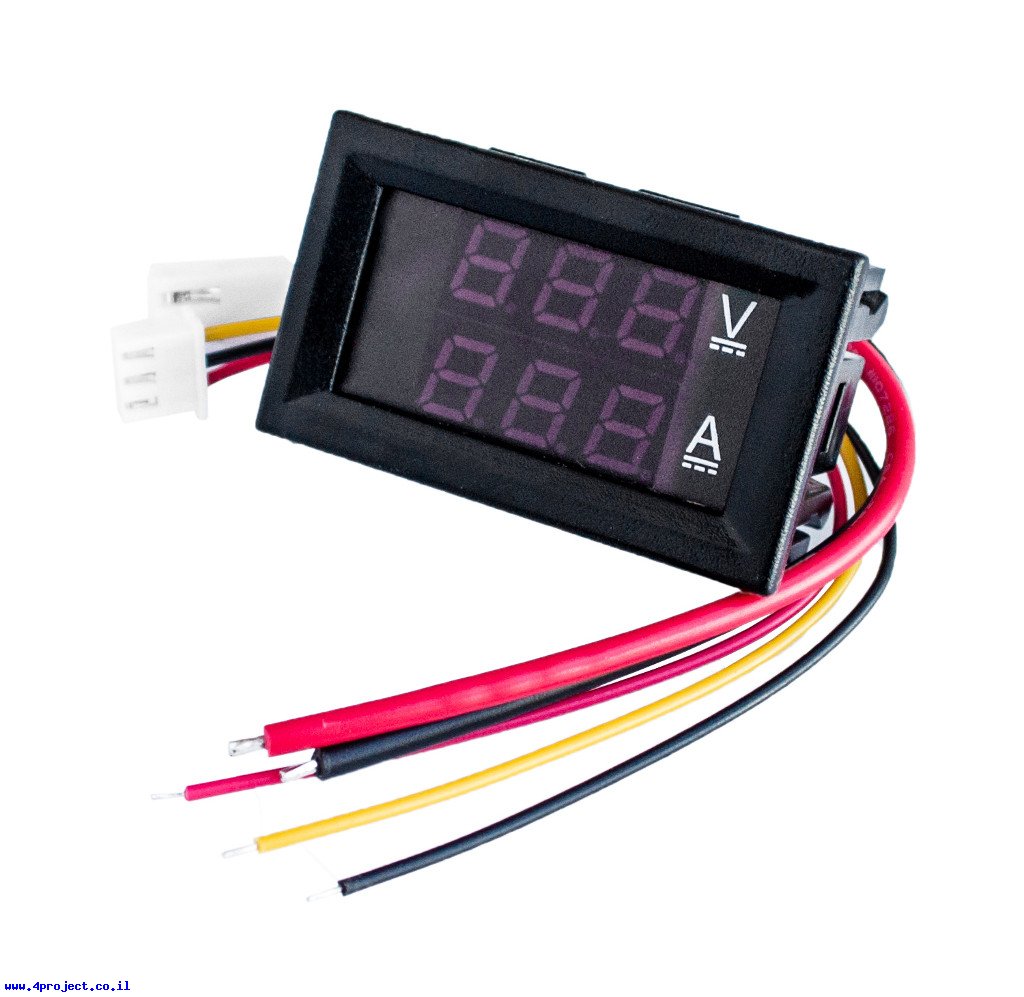

הרכיב מגיע עם שני כבלים, אחד עם 3 חוטים דקים המשמשים לאספקה ומדידה של המתח והשני עם שני חוטים עבים למדידת זרם.
במחבר עם 3 חוטים, חוט השחור משמש כאדמה המשותפת לאספקה ומדידה, האדום הוא אספקה של המתח לפעולה של המודול והצהוב למדידה של המתח.
שימו לב שהמודד מתוכנן להתחבר למעגל בצד האדמה של העומס ולא בצד אספקת המתח. חיבור בצורה אחרת יגרום נזק למוצר.
התצוגה היא שתי שורות של שלושה תווים בגודל 0.28", אדום להצגת המתח וכחול להצגת הזרם.
גודל החור להתקנה של המודול צריך להיות 45.5 מ"מ על 26.5 מ"מ.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Volt/Current Meter
- מתח כניסה: 4.5 - 30 V
- זרם: 20 mA
- גובה ספרה: 0.28"
- צבע תווים: אדום
- צבע תווים: כחול
נתוני משלוח (הסבר):
- משקל: 22 גרם
- אריזה מינימלית: קופסה קטנה
