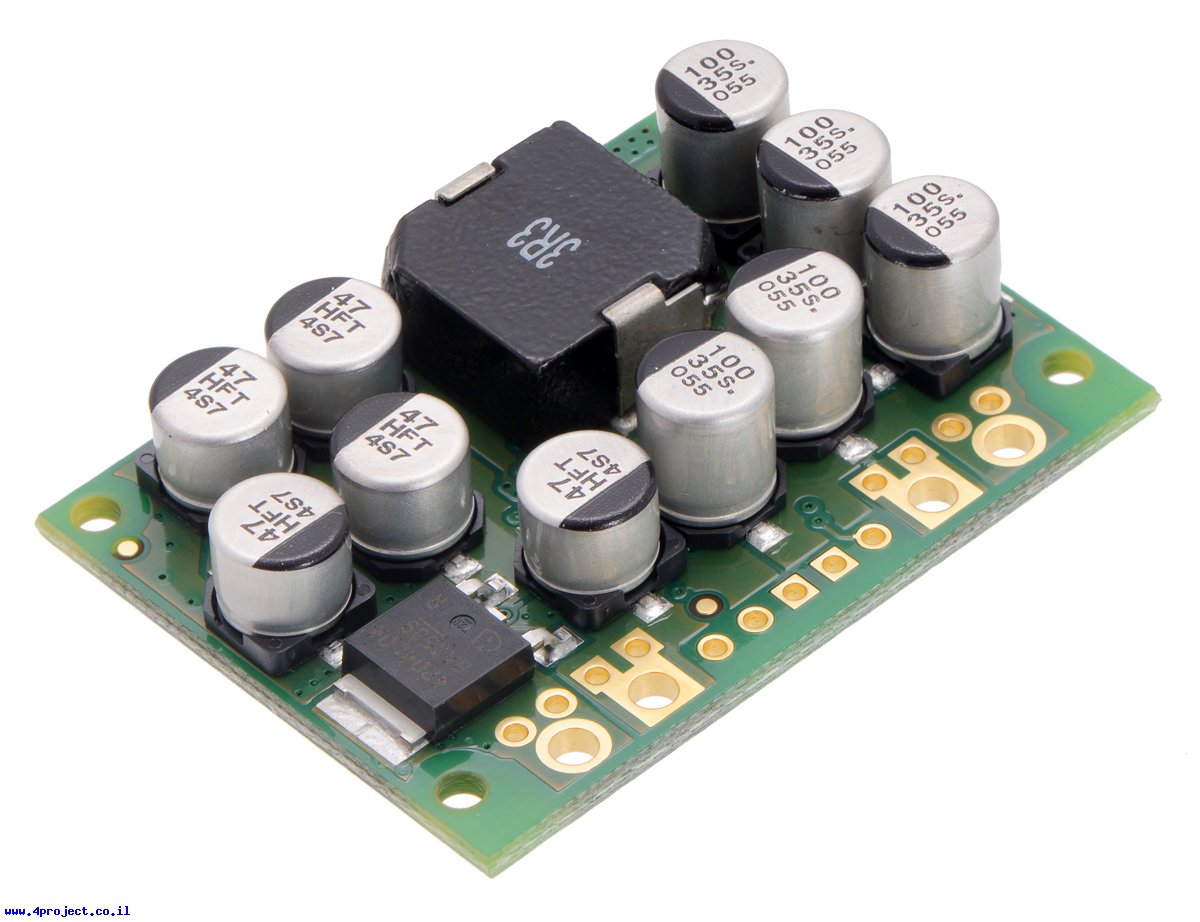

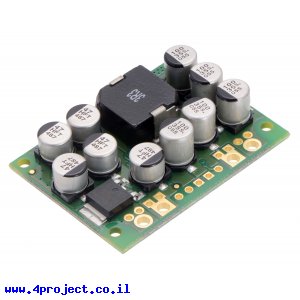

מודול זה יכול להוריד את מתח הכניסה עד 40V בצורה יעילה מאוד למתח יציאה קבוע של 12V.
מתח הכניסה צריך להיות גבוה יותר ממתח היציאה לפחות ב-Dropout voltage. ראו תמונה המפרטת את הפרש המתח הזה בהתאם לצריכת הזרם מהרכיב.
הרכיב יכול לספק כ-15A, תלוי במתחי כניסה, טמפרטורת הסביבה ואוורור.
לרכיב יש 4 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
- EN - Enable - אפשור המודול
- PG - PowerGood - חיווי על מתח יציאה תקין
קו ה-EN שולט על פעילות המודול. כאשר הקו מקבל "0" לוגי (מתחת ל-1V) המודול נכנס למצב שינה ויצרוך בין 5uA ל-10uA לכל וולט ב-VIN.
כאשר הקו מקבל "1" לוגי המודול יכנס לפעולה ויספק את הזרם.
אם אתם לא צריכים לשלוט על קו זה, תוכלו להשאיר את קו ה-EN באוויר, הוא מחובר ל-VIN דרך נגד PullUp כברירת מחדל.
קו ה-PG ירד ל-"0" לוגי כאשר מתח היציאה ירד מתחת ל-85% ממתח התקין ויעבור ל-High-Impedance כשמתח היציאה יעלה מעל 90% ממתח התקין.
תצטרכו נגד Pull-Up חיצוני כדי להשתמש בקו זה.
לרכיב זה יש הגנה מפני מתח הפוך, קצר, מתח כניסה נמוך, טמפרטורת יתר והוא מכיל גם מנגנון התחלה רכה, המגן על המערכת מפני זרם התחלתי לא יציב.
הרכיב מגיע עם מחברי טרמינל ושורת פינים, אותם תצטרכו להלחים לכרטיס לפי הצורך.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: D24V150F12
- יצרן: Pololu
- סוג המרה: מוריד מתח
- מתח כניסה: 14.5V~40V
- מתח עבודה: 12V
- זרם: 15A
- אורך: 43.2mm
- רוחב: 31.8mm
נתוני משלוח (הסבר):
- משקל: 25 גרם
- אריזה מינימלית: קופסה קטנה
