מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת הג'ויסטיקים.

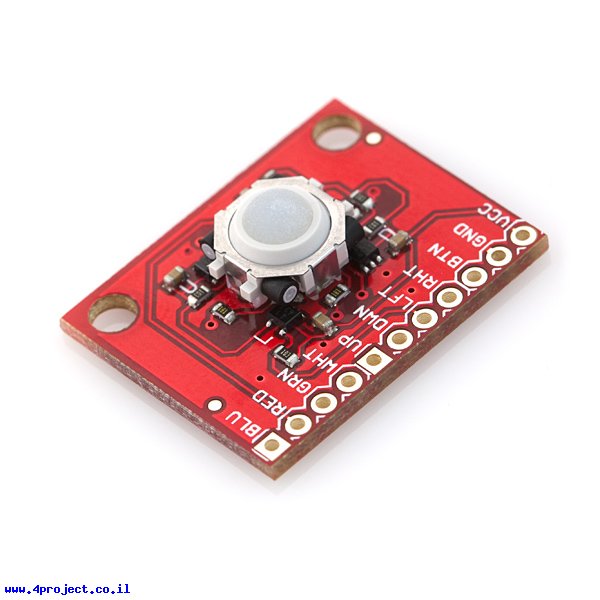

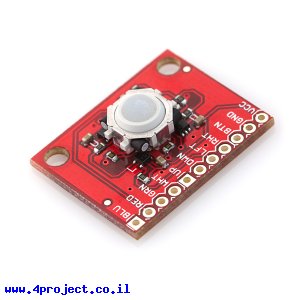

זהו כרטיסון עם גלגלת Blackberry ורכיבים אחרים הדרושים לעבודה עם הגלגלת. 4 הגלגליות מתחת לרכיב הגלגלת מכילים מגנטים קטנים. 4 חיישני מגנט שמורכבים על הכרטיסון קולטים את סיבוב הגלגליות ומייצרים פולסים לכל ציר בנפרד בהתאם לסיבוב של הגלגליות. מתחת לגלגלת יש כפתור זהיר שנלחץ כשאתם לוחצים על הגלגלת. קו ה-BTN יתחבר לאדמה כשהכפתור לחוץ.
הכרטיסון כולל גם 4 לדים: אדום, ירוק, כחול ולבן, כך שאתם יכולים להאיר את הגלגלת השקופה בכל צבע שתרצו ע"י הדלקה של כמה לדים יחד.
כל חיבורי הכרטיסון מובאים לחורים במרחק סטנדרטי של 2.54 מ"מ. חיישני המגנט דורשים מתח מיוצב בין 2.5 ל-5.25V
המוצר מגיע מורכב עם כל הרכיבים כמו שמופיע על התמונות.
חיישני המגנט והמגנטים של הגלגלת מאוד רגישים, סיבוב קטן יגרום למספר מעברים בין "1" ל-"0" לוגי להופיע ביציאות הצירים שאפשר לקלוט בקלות ע"י כל בקר. סיבוב של 360 מעלות של הגלגלת בציר אחד יגרום כ-9-10 מעברים בין "1" ו-"0" לוגי ביציאה.
מחלקות עם מוצרים דומים:
מאפיינים:
- תקשורת: Digital
- מתח עבודה: 2.5 - 5.25 V
- אורך: 28 מ"מ
- רוחב: 21.6 מ"מ
- √RoHS
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט של חישני המגנט (קובץ PDF)
- מסמך המראה Blackberry מפורק (קובץ PDF)
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: קופסה קטנה
