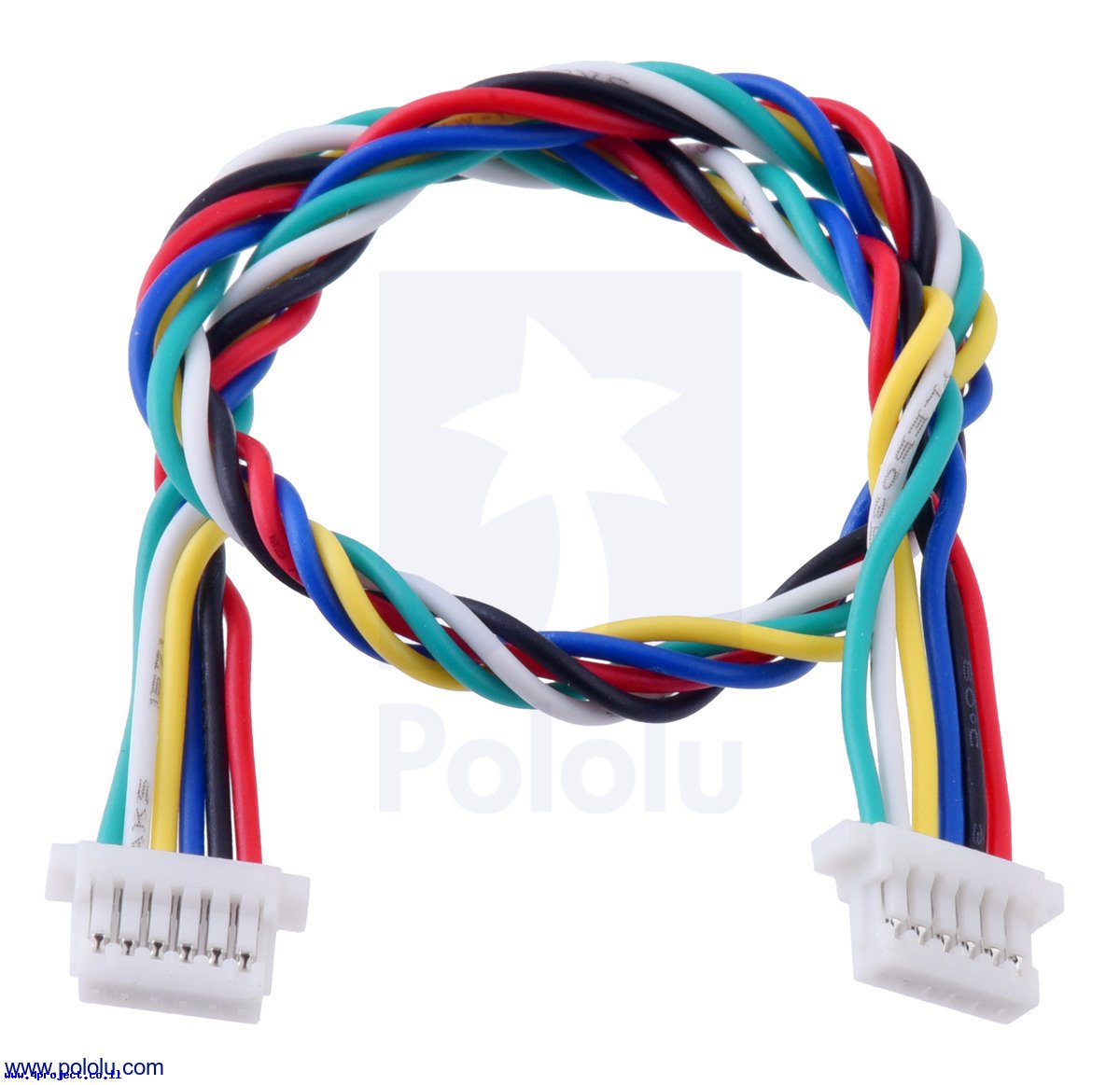

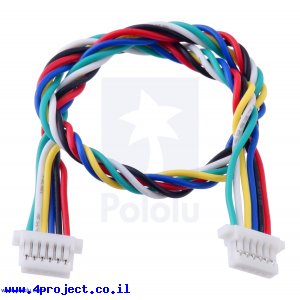

כבלים אלה מתאימים לחיבור בין מקודד למנוע מיקרו לבין מחברי JST-SH על כרטיסון שיאפשרו לכם לעבוד על מטריצה.
המחברים מחוברים 1 ל-1 משני צידי הכבל ויכולים להתאים להרבה אפליקציות שונות, אבל הצבעים של החוטים בכבל זה מותאמים לקווים של מקודדי המנוע עבורם הוא נוצר.
למשל הצבעים אדום והשחור אלה קווי מתח ואדמה המסופקים למנוע. כחול וירוק אלה קווי מתח ואדמה המסופקים למעגל הלוגי של המקודד. קו מספר 1 במחברים אלה הוא ירוק.
באתר תוכלו למצוא מחברים זהים עם חוטים המסודרים בצורה "סטנדרטית" יותר, עם קו מספר 1 הוא אדמה (שחור), קו מספר 2 הוא המתח (אדום).
מחלקות עם מוצרים דומים:
מאפיינים:
- חיבור: 2x JST-SH 6 pin
- עובי חוט: 28 AWG
- אורך: 16 ס"מ
- מספר פינים: 6
מוצרים שיכולים לעניין אתכם:
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
