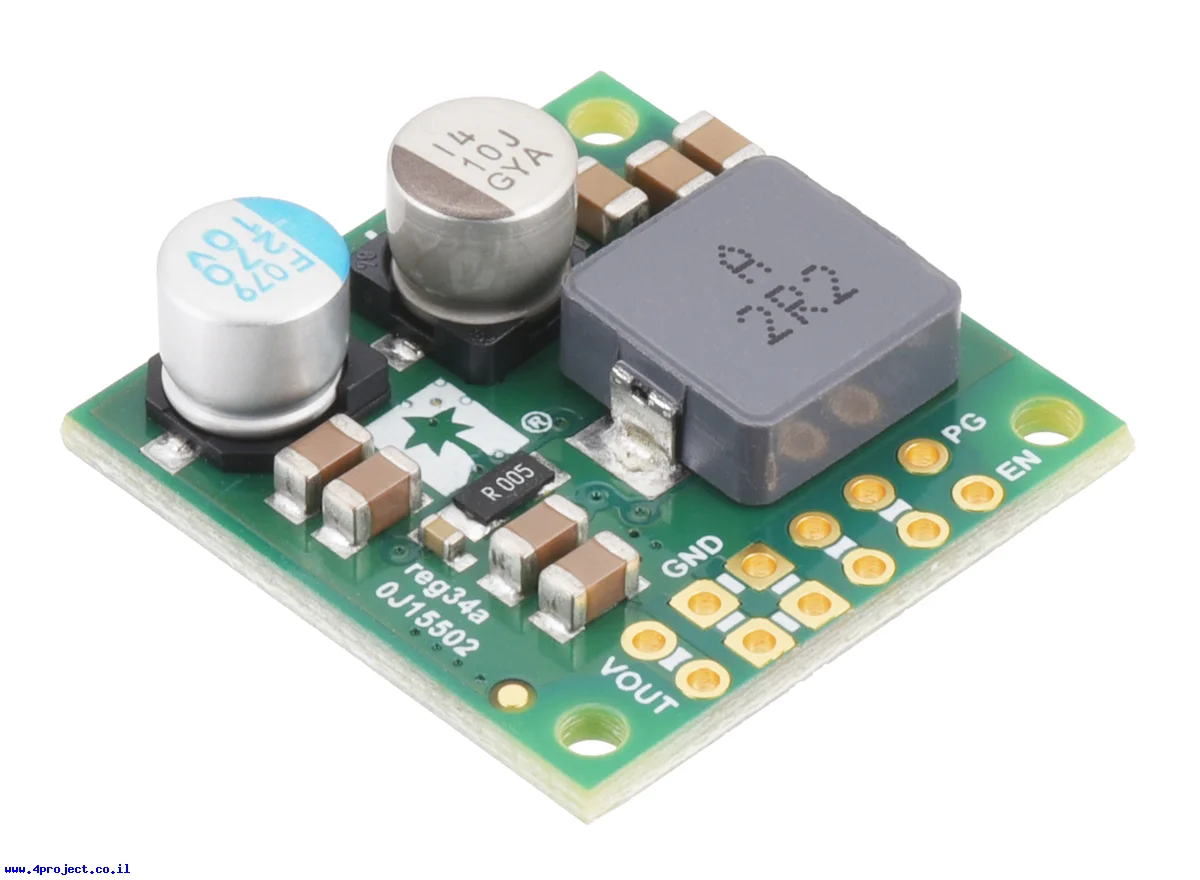

מודול זה יכול להוריד את מתח הכניסה בין 6 ל-60V (מתח מינימלי תלוי במפל מתח המופיע בתמונות), בצורה יעילה מאוד למתח יציאה קבוע של 6V בדיוק של 3%.
הרכיב יכול לספק בין 4 ל-8A, תלוי במתחי כניסה, טמפרטורת הסביבה ואוורור.
מה שמאפיין את הרכיבים מסדרת ה-D42V55Fx הוא מתח הכניסה המקסימלי שיכול להגיע עד 60V, זרם יציאה גבוה, הגנות, מצב LowPower וחיווי PowerGood.
כל קווי המודול מחוברים ב-2 שורות. חלק גדול מהקווים משוכפלים בשתי השורות (GND, VIN, VOUT, VRP), רק הקווים EN ו-PG לא משוכפלים. שימו לב, שאם אתם מלחימים מחברי שורות לכל הקווים של המודול, אל תכניסו אותו למטריצה, אחרת קו ה-EN ו-PG יקוצרו. אם תשימו לב, בתמונה בה המודול מחובר למטריצה, הקו PG לא מחובר למחבר המולחם.
הקווים של המודול הם:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
- VRP - מתח הכניסה לאחר הגנת מתח הפוך
- EN - Enable - אפשור המודול
- PG - PowerGood - מציין איכות מתח היציאה
קו ה-EN שולט על פעילות המודול. כאשר הקו מקבל "0" לוגי (מתחת ל-0.5V) המודול נכנס למצב שינה ויצרוך בערך 50uA פלוס 1uA לכל וולט ב-VIN.
כאשר הקו מקבל מתח מעל 1V המודול יכנס לפעולה ויספק את הזרם.
אם אתם לא צריכים לשלוט על קו זה, תוכלו להשאיר את קו ה-EN באוויר, הוא מחובר ל-VIN דרך נגד PullUp של 1MΩ כברירת מחדל.
קו ה-EN מאפשר לקבוע מתח מדוייק לכיבוי של המודול, אפשר לעשות זאת דרך מחלק מתח למתח הכניסה, וכך לדוגמה להגן על הסוללה המזינה את הפרוייקט מלהתרוקן מתחת לרמת מתח מסויימת.
קו ה-PG הוא יציאת open-drain שדורשת נגד Pull-Up כדי לעבוד עם הקו. כאשר מתח היציאה עולה ב-10% מעל המתח המתוכנן או יורד 8% מתחת למתח הרצוי, יציאת PG תהיה ב-Low.
לרכיב זה יש הגנה מפני מתח הפוך, צריכת זרם גבוהה, טמפרטורת יתר והוא מכיל גם מנגנון התחלה רכה, המגן על המערכת מפני זרם התחלתי לא יציב.
לרכיב יש 3 חורים להרכבה בקוטר 2.2 מ"מ המתאימים לברגים M2.
הרכיב מגיע ללא פינים. כאן תוכלו למצוא מחברי שורה זכרים, אותם תצטרכו להלחים לכרטיס.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: D42V55F6
- יצרן: Pololu
- סוג המרה: מוריד מתח
- מתח כניסה: 6V~60V
- מתח עבודה: 6V
- זרם: 5.5A
- אורך: 25.4mm (1.0")
- רוחב: 25.4mm (1.0")
נתוני משלוח (הסבר):
- משקל: 7 גרם
- אריזה מינימלית: קופסה קטנה
