בקר מנוע סרוו - מודול goBILDA - גרסה קודמת

מספר קטלוגי: 4P-748689 / SC-3109-0004-0001
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

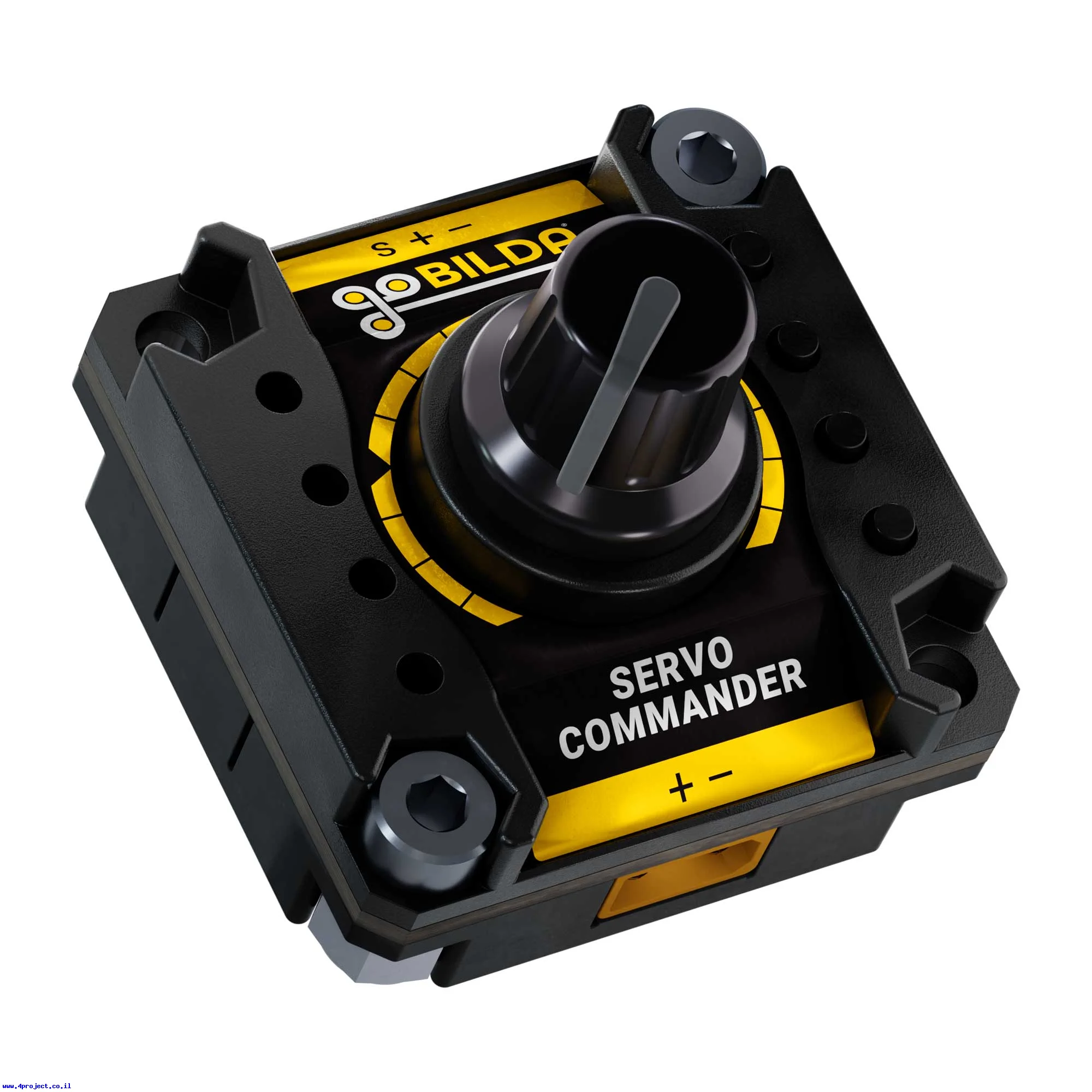

בקר מנוע סרוו - מודול goBILDA - גרסה קודמת
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת בקרי מנוע סרוו, רכיבי אלקטרוניקה של goBILDA.


זה לא רק בורר שמוציא PWM לשליטה על מנועי סרוו או בקר מנוע כלשהו, זהו הבקר המושלם - Servo Commander.

המודל בנוי בתצורה המתאמה לרכיבי מכניקה מסדרת goBILDA, כולל מחבר XT30 לכניסת מתח, יציאת 3 פינים המספקים את המתח, אדמה סיגנל PWM, בורר אנלוגי ו-4 כפתורים בעלי שימוש כפול.

הבורר משמש לקביעת רוחב פולס ה-PWM ביציאה.
לכפתורים יש שני שימושים: קביעת גבולות גזרה של הפולס (רוחב המינימלי והמקסימלי) וגם קביעת 4 מיקומים מועדפים של המנוע, כלומר 4 רוחבי פולס מועדפים.
כדי לקבוע מיקום מנוע, מקמו אותו במיקום הרצוי ע"י בורר, לחצו והחזיקו אחד הכפתורים, הנורית של הכפתור תהבהב מהר ותדלק קבוע אחרי שהמיקום נשמר. לחיצה קצרה על אותו הכפתור תספק ביציאה רוחב הפולס (מיקום המנוע) שהצבתם לאותו הכפתור.

כדי לשנות את גבולות הגזרה של הפולסים, נתקו את המתח מהמודול, לחצו על הכפתור הרלוונטי, חברו שוב את המתח ושחררו את הכפתור אחרי שהנורית שלו דולקת קבוע.
ההגדורת של הכפתורים הם:
כפתור 1: 1050µs - 1950µs - טווח סטנדרטי לסיבוב מנוע סרוו ל-90 מעלות
כפתור 2: 850µs-2150µs - טווח מקסימלי טיפוסי למנועי סרוו דיגיטליים של חברת Hitec ו-Savox
כפתור 3: 600µs-2400µ - טווח טיפוסי לסיבוב של 180 מעלות ברוב מנועי סרוו אנלוגיים
כפתור 4: 500µs-2500µs - טווח המקסימלי של אות PWM

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: Servo Commander
  • יצרן: goBILDA
  • מתח עבודה: 5V~15V
  • מספר ערוצים: 1
  • אורך: 40mm
  • רוחב: 40mm

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 25 גרם
  • אריזה מינימלית: קופסה קטנה
