שבב חוצץ עם 8 יציאות 3 מצבים - 74HC244

ה-74HC244 הוא חוצץ (Buffer) בעל 8 קווים בעלי 3 מצבים (High, Low, High Impedance).

מצב ה-High Impedance קרוב מאוד לנתק, מה שמאפשר לנתק את הרכיב מערוץ תקשורת כלשהו כדי לאפשר לרכיבים אחרים לתקשר ללא הפרעה על הקווים.

8 היציאות של הרכיב מסודרות כזוג של 4 יציאות עם קו אפשרות (OE) נפרד לכל רביעה.
כאשר קו ה-OE מקבל "0" לוגי, הכניסות מעוברות ליציאות ללא היפוך. כאשר קו ה-EO מקבל "1" לוגי, היציאות עוברות למצב ה-High Impedance.

מחלקות עם מוצרים דומים:

• שבבים אחרים

מאפיינים:

• דגם: 74HC244

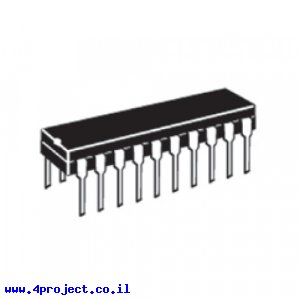

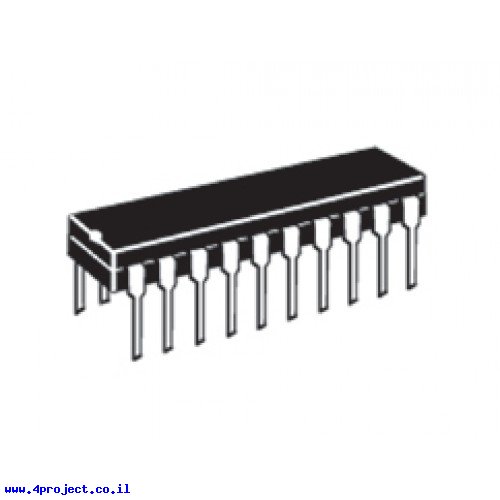

• אריזה: DIP 20 pin
• מתח עבודה: 2.0 - 6.0 V

מוצרים שיכולים לעניין אתכם:

• סוקט לאריזה DIP 20 pin

קישורים:

• מפרט טכני (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 2 גרם
• אריזה מינימלית: קופסה קטנה
