אופן העבודה די פשוט. מחברים את קו ה-Tx של הבקר לרגל 1Z של הרכיב, קו ה-Rx לרגל 2Z ואת הרכיבים שאתם צריכים לתקשר איתם לקווים 1Y0, 1Y1, 1Y2, 1Y3 שינותבו ל-Tx של הבקר ולקווים 2Y0, 2Y1, 2Y2, 2Y3 שינותבו ל-Rx של הבקר. קווים S0 ו-S1 בוחרים איזה רכיב מתוך ה-4 יוכל לתקשר עם הבקר.
קו Enable צריך להיות מחובר ל-0 לוגי כדי לאפשר את התקשורת.
הרכיב מאפשר תקשורת דו כיוונית בכל ערוץ ומסוגל להעביר אותות אנלוגיים דרכו. זה אומר שאתם יכולים להשתמש ברכיב זה כדי לחבר עד 8 חיישנים לבקר בעזרת 2 קווים דיגיטליים (כדי לקבוע איזה ערוץ יחובר לבקר) ושני קווים אנלוגיים (כדי לקרוא את ערכי החיישנים).
מחלקות עם מוצרים דומים:
מאפיינים:

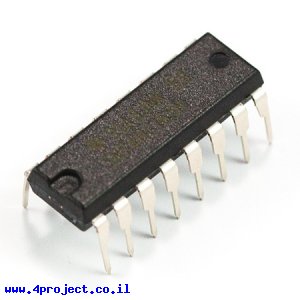

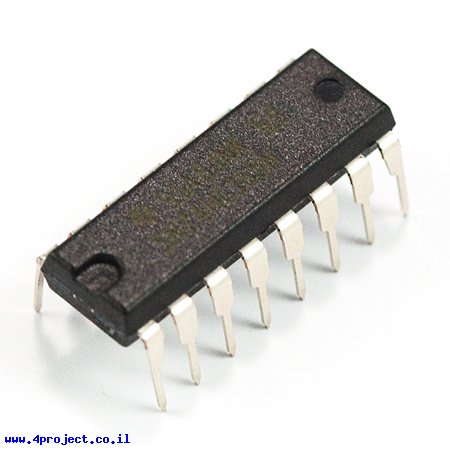

- דגם: 74HC4052
- אריזה: DIP 16 pin
- מספר כניסות: 2
- מספר יציאות: 8
- מתח עבודה: 2.0 - 10.0 V
- √RoHS
מוצרים שיכולים לעניין אתכם:
קישורים:
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: קופסה קטנה
