לרכיב יש יציאה המאפשרת שרשור של הרכיבים אחד אחרי השני כדי להגדיל את כמות היציאות עוד יותר.
לדגם זה של הרכיב יש יכולת להעביר את קווי היציאה למצב השלישי שמתנהג כמעט כנתק, מה שמאשר חיבור של יציאות מכמה רכיבים כאלה על אותם הקווים ופתיחה של היציאות שלהם לפי התזמון הדרוש.
שימו לב שהרכיב לא מסוגל לספק זרם גבוה ביציאות, אומנם זה מספיק כדי להדליק לד או 7Segment בצורה מוגבלת, אבל הוא לא נועד לזה. כל יציאה יכולה לספק עד 35mA, אבל הזרם המקסימלי לכל הרכיב הוא רק 70mA, כלומר אתם יכולים לספק 35mA משתי יציאות בו זמנית, אבל לא יותר, אם אתם צריכים לספק זרם בכל היציאות בו זמנית, אז הזרם המקסימלי לכל יציאה צריך להיות לא יותר מ-8.75mA.
מחלקות עם מוצרים דומים:
מאפיינים:

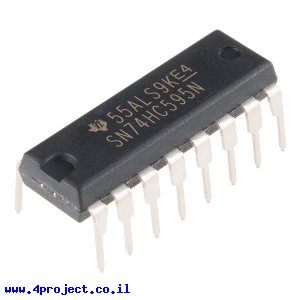

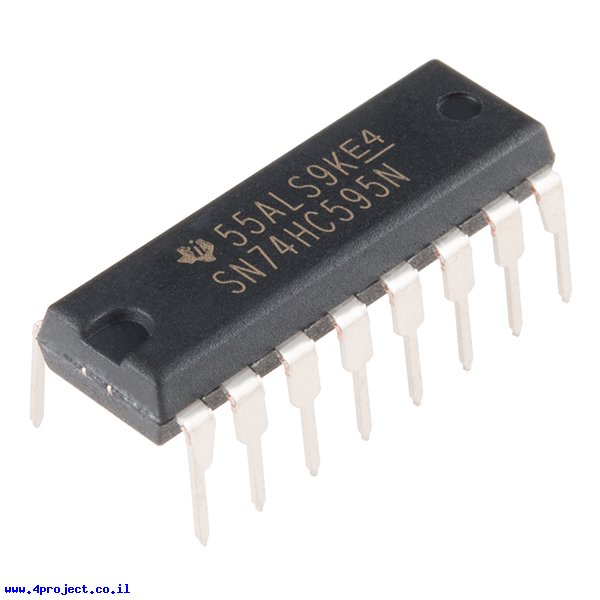

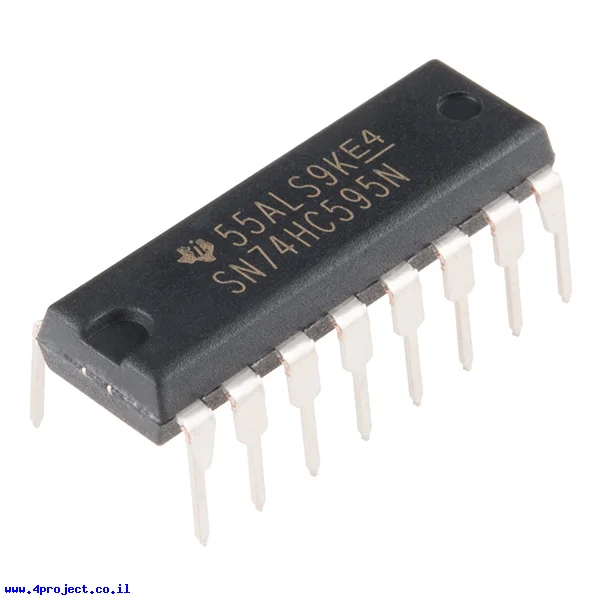

- דגם: 74HC595
- אריזה: DIP 16 pin
- מספר כניסות: 1
- מספר יציאות: 8
- מתח עבודה: 2.0 - 6.0 V
- זרם ליציאת IO: 35 mA
- √RoHS
מוצרים שיכולים לעניין אתכם:
קישורים:
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: קופסה קטנה
