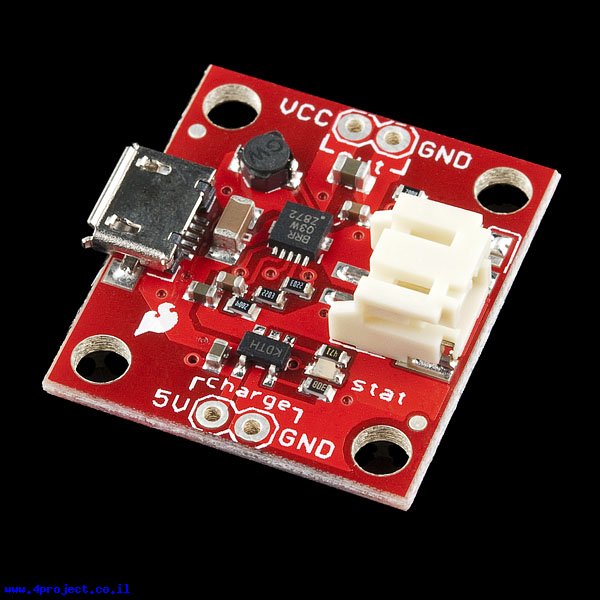

מטען סוללות LiPoly תא אחד + ממיר מתח 3.3/5V - גרסה קודמת

מוצר זה מתפקד כשני מוצרים בחבילה אחת - מטען סוללות LiPo 3.7V וגם ממיר מתח ל-5V או ל-3.3V בהתאם למצב גשרון ההלחמה. המעגל מגיע עם מחבר USB microB כמקור מתח כניסה, חיבור נוסף למתח כניסה של 5V המסומן כ-charge במקרה ואין לכם חיבור USB, חיבור JST לסוללת LiPo 3.7V תא אחד וחיבור ליציאת מתח המסומן כ-out.

מעגל הטעינה משתמש ברכיב MCP73831T המאפשר להטעין סוללות LiPo 3.7V תא אחד בקצב של 500mA/H.

מעגל ממיר מתח משתמש ברכיב TPS61200 של TI, כאשר את מתח היציאה אפשר לבחור בין 5V ל-3.3V ע"י גשרון הלחמה. מתח הפסקת העבודה מכוון ל-2.6V, כלומר כשסוללה מתרוקנת מתחת לערך זה המעגל לא יספק מתח ביציאה.

שימו לב:
למוצר זה אין הגנה מפני מתח הפוך, אז שימו לב איך אתם מחברים את הסוללה שלכם.

מחלקות עם מוצרים דומים:

• סוללות

מאפיינים:

• סוג סוללה: Li-Poly
• מספר תאים: 1
• מתח עבודה: 5 V ,3.3 V
• זרם: 600 mA @ 5V
• זרם: 200 mA @ 3.3V
• מתח כניסה: 5 V
• חיבור: USB-microB ,JST 2 pin
• √RoHS

מוצרים שיכולים לעניין אתכם:

• סוללות Li-Poly (ליתיום פולימר)

קישורים:

• שרטוט (קובץ PDF)
• מפרט טכני (MCP73831T) (קובץ PDF)
• מפרט טכני (TPS61200) (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 3 גרם
• אריזה מינימלית: קופסה קטנה
