מוצר זה לא נמכר יותר, תוכלו למצוא מוצרים דומים במחלקת צורבים ל-PIC.

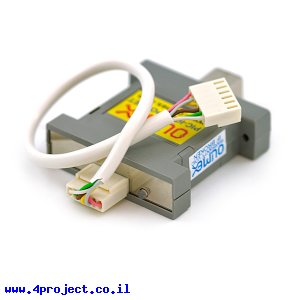

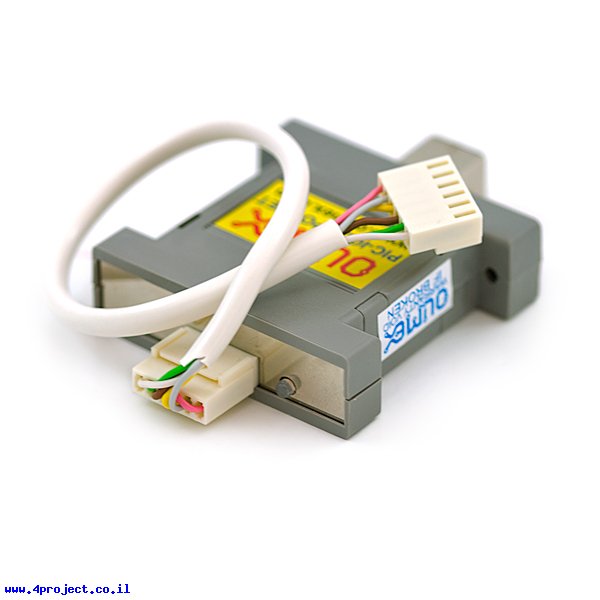

זהו צורב ומנפה שגיאות (debugger) התואם ל-ICD2 של חברת Olimex. המוצר הקטן הזה הוא תחליף מלא לצורב מקורי MPLAB-ICD2, כל מה שאתם יכולים לעשות עם הצורב המקורי, אתם יכולים לעשות גם עם הצורב הזה. ההבדלים הקטנים הם שבצורב הזה אין חיבור טורי RS232 והצורב עובד רק עם חיבור USB וההבדל הנוסף זה הכבל, במקום מתאמים בין מחבר RJ45 למחבר Molex, לצורב זה יש מחבר Molex זכר וצריך להשתמש בכבל Molex נקבה ל-Molex נקבה בעל 6 פינים.
עם מוצר זה אפשר להעביר ולהריץ תוכנית של בקר PIC בזמן אמת ולבדוק של פעילותה בעזרת מנפה שגיאות של סביבת MPLAB. אפשר להגדיר נקודות עצירה (breakpoints), מעקב אחר המשתנים (watchpoints), ביצוע של התוכנית שורה אחר שורה של שפת C או ביצוע של כל פקודת Assembly בנפרד.
שימו לב שאתם לא מחברים קו MCLR של הצורב ישירות ל-VCC של הרכיב, קו זה מספק 13V בזמן צריבה, מה שכנראה ישרוף את הרכיב.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: PIC-ICD2-POCKET
- יצרן: Olimex
- חיבור: USB-B ,ICSP
- אורך: 55 מ"מ
- רוחב: 55 מ"מ
- √RoHS
קישורים:
נתוני משלוח (הסבר):
- משקל: 67 גרם
- אריזה מינימלית: קופסה קטנה
