מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת 7Segment.

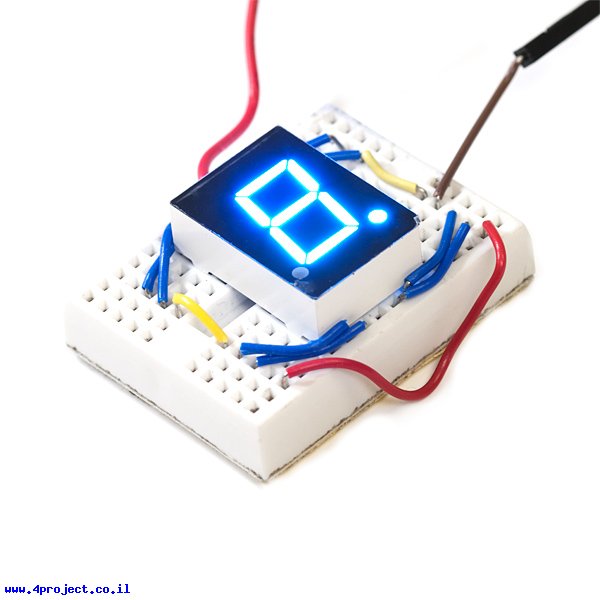

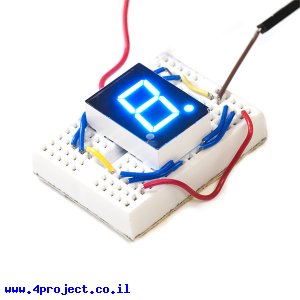

זה הוא רכיב 7Segment בסיסי בצבע כחול ויש לו אנודה משותפת. יש שתי נקודות עשרוניות, אבל רק הימנית מחוברת.
החיבור לרכיב הוא שתי שורות של 5 פינים במרווח סטנדרתי של 2.54 מ"מ, כך שלא יהיה קשה להתחבר אליו עם סוקט או להכניס אותו למטריצה.
לפי מה שידוע לנו מספרי הפינים במפרט לא נכון, הנה המספור הנכון:
- E
- D
- אנודה משותפת
- C
- נקודה עשרונית
- B
- A
- אנודה משותפת
- F
- G
מחלקות עם מוצרים דומים:
מאפיינים:
- מספר ספרות: 1
- צבע: כחול
- עוצמת הארה: 100 - 180 mcd
- אורך גל: 460 - 465 nm
- חיבור: TTL
- מפל מתח: 3.2 - 3.4 V
- זרם רציף מקסימלי: 20 mA
- זרם רגעי מקסימלי: 30 mA
- גובה ספרה: 15 מ"מ
- אורך: 25 מ"מ
- רוחב: 18 מ"מ
- √RoHS
