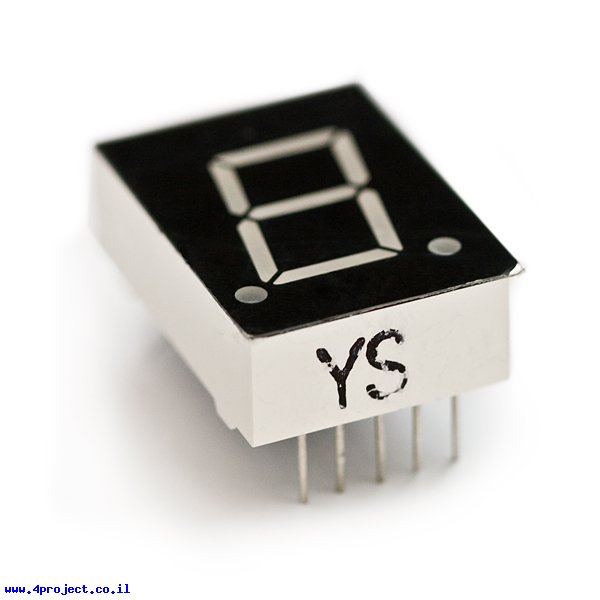

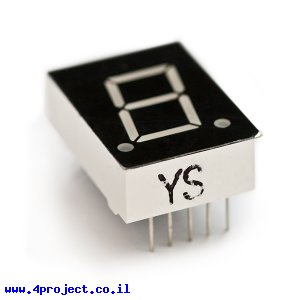

החיבור לרכיב הוא שתי שורות של 5 פינים במרווח סטנדרטי של 2.54 מ"מ, כך שלא יהיה קשה להתחבר אליו עם סוקט או להכניס אותו למטריצה.
לפי מה שידוע לנו מספרי הפינים במפרט לא נכון, הנה המספור הנכון:
- E
- D
- אנודה משותפת
- C
- נקודה עשרונית
- B
- A
- אנודה משותפת
- F
- G
מחלקות עם מוצרים דומים:
מאפיינים:
- מספר ספרות: 1
- צבע: אדום
- עוצמת הארה: 50 - 100 mcd
- אורך גל: 625 - 630 nm
- חיבור: TTL
- מפל מתח: 1.8 - 2.2 V
- זרם רציף מקסימלי: 20 mA
- זרם רגעי מקסימלי: 30 mA
- גובה ספרה: 15 מ"מ
- אורך: 25 מ"מ
- רוחב: 18 מ"מ
- √RoHS
מוצרים שיכולים לעניין אתכם:
קישורים:
נתוני משלוח (הסבר):
- משקל: 4 גרם
- אריזה מינימלית: קופסה קטנה
