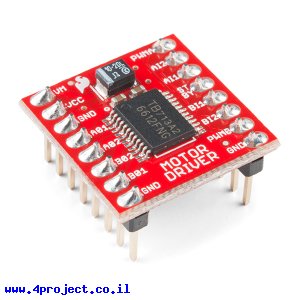

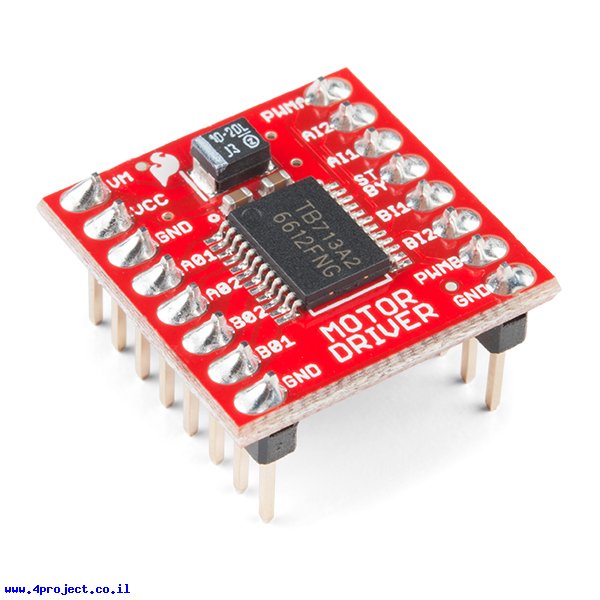

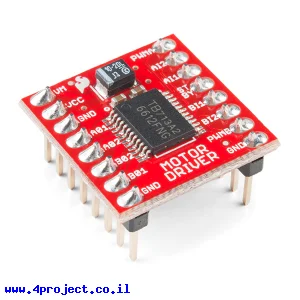

בקר מנוע DC ל-2 מנועים עד 1A - רכיב TB6612FNG - מורכב, מוצר של SparkFun

זה מודול המבוסס על רכיב TB6612FNG של חברת Toshiba, שהוא דוחף זרם לשני מנועים שיכול לספק זרם קבוע של עד 1.2A לכל ערוץ, או זרם רגעי של 3.2A.
שתי כניסות IN1 ו-IN2 משמשות לבחירת כיוון הסיבוב (כיוון השעון CW, נגד כיוון השעון CCW), בלימה או עצירה של המנוע.
מהירות הסיבוב נשלטת ע"י אות PWM בתדר של עד 100KHz.
אפשר לשלוט על כל ערוץ בנפרד. כדי שהרכיב יעבוד, צריך לעלות את כניסת ה-Standby ל-1 לוגי.

מתח VCC ללוגיקה של הרכיב צריך להיות בין 2.7 ל-5.5V, מתח למנועים VM צריך להיות עד 15V.

בדגם זה של הכרטיס הפינים של הרגליים מולחמים משני צידי הכרטיס, כך שאפשר להשתמש בו ישירות בתוך המטריצה.

מחלקות עם מוצרים דומים:

• בקרי מנוע DC motors drivers

מאפיינים:

• דגם: TB6612FNG
• יצרן: SparkFun
• מתח עבודה: 2.7 - 5.5V
• מתח כניסה: up to 15V
• זרם רציף מקסימלי: 1.2A
• זרם רגעי מקסימלי: 3.2A
• מספר ערוצים: 2
• תקשורת: PWM
• אורך: 20.3 מ"מ
• רוחב: 20.3 מ"מ

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מפרט טכני (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 2 גרם
• אריזה מינימלית: קופסה קטנה
