מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת לדים אחרים.

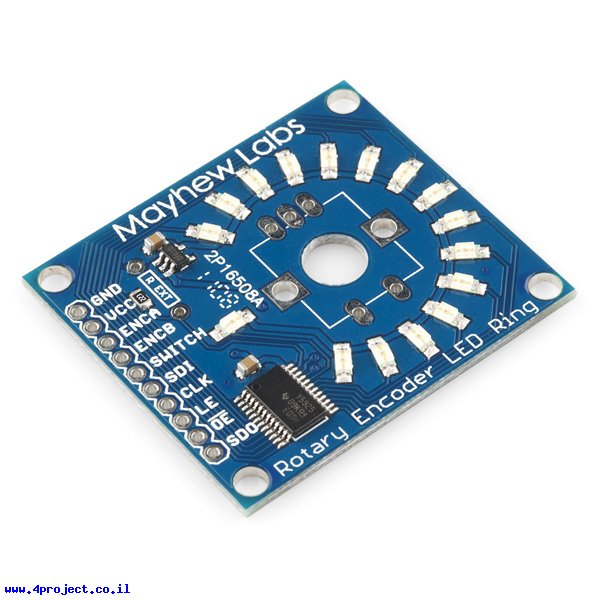

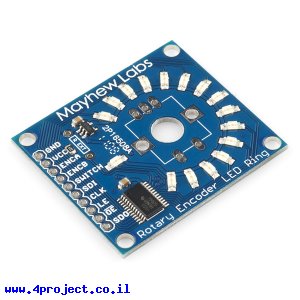

זהו כרטיסון עם לדים להצגת מיקום למקודדים סיבוביים. המוצר בנוי מ-15 לדים ירוקים המורכבים בצורת טבעת לחיווי מיקום המקודד ולד אחד לחיווי לחיצה על מפסק הבחירה. המעגל מבוסס על רכיב TLC5925 של TI לשליטה על הלדים בעזרת מיקרובקרים דרך ממשק SPI. הבקר יכול לשלוט בצורה מלאה על הלדים, כך שלא חייב להיות קשר בין מיקום המקודד לחיווי המוצג.
המעגל פותר את הבעיה שידית עם חץ עליה לא מתאימה למקודד סיבובי כי למקודד אין מיקום התחלתי וסופי, לכן כשהחץ על הידית מצביע על סוף הסקלה, זה לא אומר שהבקר מודע לכך. טבעת לדים זו מאפשרת ליצור חיווי מדוייק לערך הידוע לבקר. הפריסה של החורים מתאימה לרוב המקודדים בשוק.
אתם מקבלים רק את המעגל עם הלדים ללא המקודד. את המקודד אפשר לרכוש בנפרד.
מחלקות עם מוצרים דומים:
מאפיינים:
- מספר תאים: 16
- צבע: ירוק
- מתח עבודה: 3.0 - 5.5V
- תקשורת: SPI
- אורך: 43 מ"מ
- רוחב: 38 מ"מ
קישורים:
- עמוד הבית של המוצר
- שרטוט (קובץ PDF)
- מדריך למשתמש (קובץ PDF)
- מפרט טכני של TLC5925 (קובץ PDF)
- דוגמה של קוד ל-Arduino (קובץ ZIP)
נתוני משלוח (הסבר):
- משקל: 6 גרם
- אריזה מינימלית: מעטפה מרופדת
