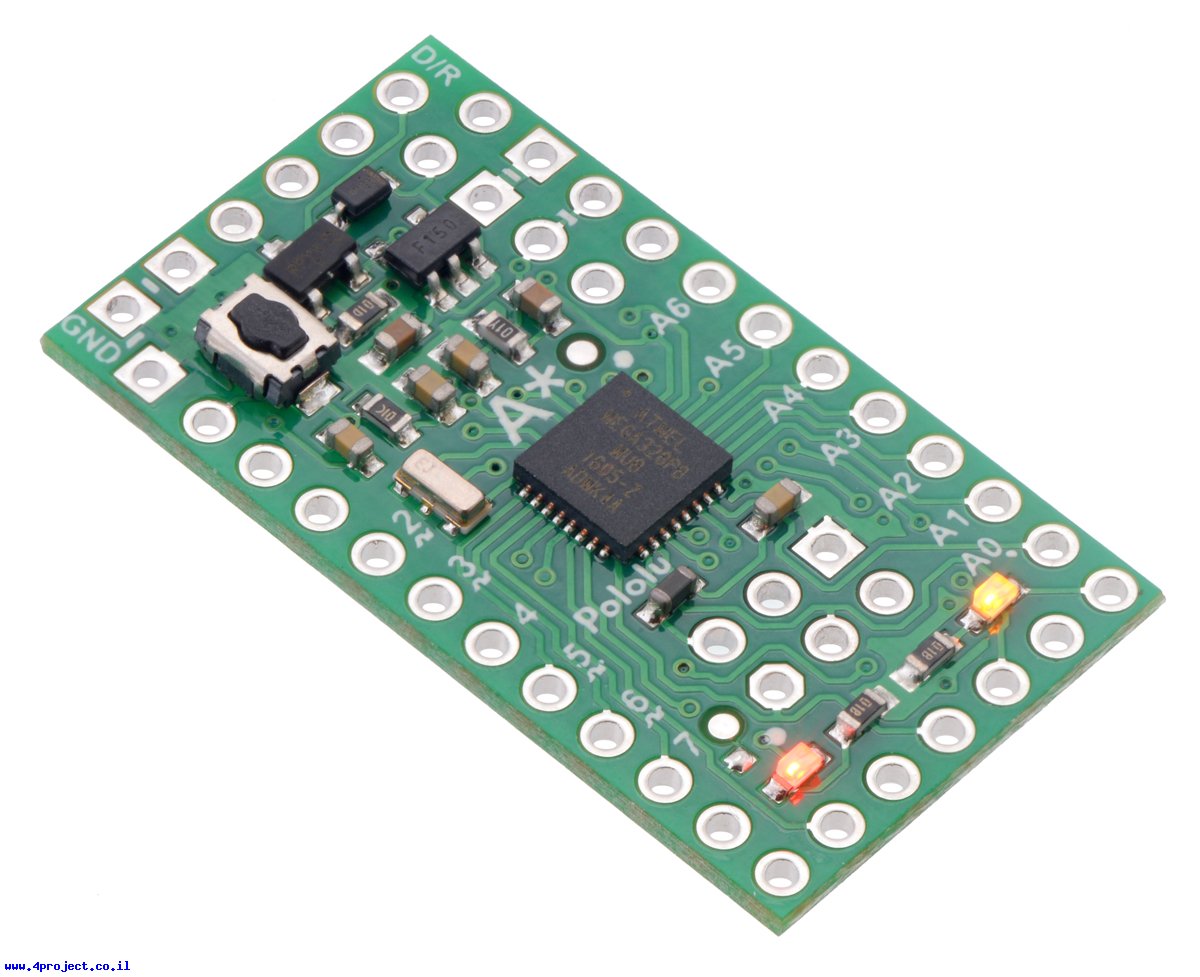

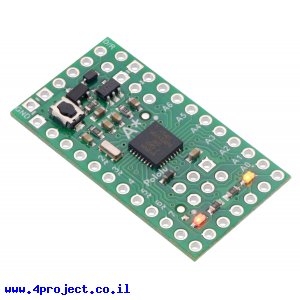

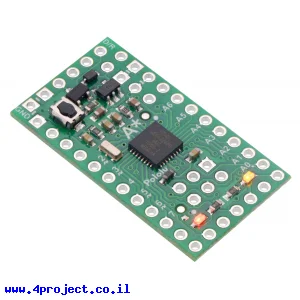

כרטיס פיתוח תואם Arduino A-Star 328PB Micro - 5V, 20MHz

זוהי גרסת 5V/20MHz של A-Star 328PB Micro, כרטיס פיתוח של Pololu המבוסס על מיקרובקר AVR ATmega328PB המתאים לעבודה בסביבת Arduino.
מיקרובקר ATmega328PB הוא גרסה משופרת לבקרי ATmega328 שאפשר למצוא בכרטיסי Arduino UNO או Pro Mini.

לגרסה זו של הכרטיס אין חיבור USB ותצטרכו מתאם כדי לצרוב את התוכנית על הכרטיס. הבקר מגיע צרוב עם BootLoader לסביבת Arduino הפופולרית.

ל-A-Star 328PB Micro יש 24 קווים דיגיטליים, 9 מהם יכולים להוציא אות PWM בצורה חומרתית, 8 מהם יכולים לשמש ככניסות אנלוגיות.

A-Star 328PB Micro יכול לקבל את המתח מחיבור של מתאם הצריבה (VCCIN) או מכניסת ה-BAT+ שיכולה לקבל מתחים בין 5.5 ל-15V. המעגל כולל מנגנון לבחירת כניסת המתח, כך שאפשר לחבר את שני המתחים יחד. כניסת ה-BAT+ מוגנת מפני מתחים הפוכים והיא עוברת המרה למתח הבקר (5V) דרך מייצב לינארי המסוגל לספק עד 100mA.

על הלוח תמצאו לד לחיווי המתח ולד נוסף הניתן לשליטה ע"י הקו דיגיטלי. אפשר לזהות את גרסת ה-5V/20MHz ע"י לד מתח בצבע אדום.

שימו לב:
מהירות של 20MHz היא מעבר למהירות המומלצת לפי מפרט הבקר, אבל בבדיקות מעבדה יצרן המעגל לא זיהה בעיות לרוץ במהירות זו. למשימות קריטיות מומלץ שתבצעו בדיקות בעצמכם האם הבקר רץ יציב במהירות של 20MHz בפרוייקט שלכם.

ה-ATmega328PB הוא שיפור של מיקרובקר ATmega328 או 328P הפופולרי והקוד המיוצר ע"י הקומפיילרים ירוץ ללא שינוי גם על גרסת ה-328PB ללא צורך בשינויים, תצטרכו אולי לעשות שינויים כדי להתאים למהירות השעון החדשה.
אלה הם עיקרי השיפורים בבקר ה-ATmega328PB. כדי לנצל אותם תצטרכו לטעון תוסף של חברת Pololu לסביבת פיתוח ה-Arduino או להשתמש ב-Registers הפנימיים של הבקר.

• נוספו שני קווי GPIO נוספים: PE0 ו-PE1
• שני קווים ששימשו רק לכניסות אנלוגיות (ADC6 ו-ADC7) יכולים לשמש גם כקווים דיגיטליים (PE2 ו-PE3)
• נוספו 2 שעונים פנימיים של 16bit, כך שבסך הכל יש שני שעונים של 8bit ו-3 שעונים של 16bit
• יש 3 קווים נוספים המסוגלים להוציא אותות PWM בצורה חומרתית
• יש מעגל USART שני (יציאה טורית ברמות TTL)
• יש מעגל TWI/I2C שני
• יש מעגל SPI שני
• נוסף מעגל המטפל בכניסות קיבוליות (כפתורי מגע, זחלנים, גלגלים)

הכרטיס מגיע עם שורת פינים ישרים שתצרכו להלחים לבד וגם פינים 2x3 המתאימים לקווי ה-ISP.

מחלקות עם מוצרים דומים:

• Arduino (ארדואינו תואם) - כרטיסי פיתוח

מאפיינים:

• דגם: A-Star 328PB Micro
• יצרן: Pololu
• בקר: ATMega328PB
• מתח עבודה: 5V
• מתח כניסה: 5.5-15V
• מספר קווי DIO: 24
• מספר קווי PWM: 9
• מספר קווי ADC: 8
• זיכרון FLASH: 32 KBytes
• זיכרון RAM: 2K
• זיכרון EEPROM: 1 KBytes
• תדר: 20 MHz
• תקשורת: 2x UART TTL,2x SPI ,2x I2C
• אורך: 33.02 מ"מ
• רוחב: 17.78 מ"מ

קישורים:

• מדריך למשתמש
• מפרט טכני (קובץ PDF)
• פריסת פינים (קובץ PDF)
• שרטוט (קובץ PDF)
• שרטוט מכני (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 5 גרם
• אריזה מינימלית: מעטפה מרופדת
