מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת חיישני זרם.

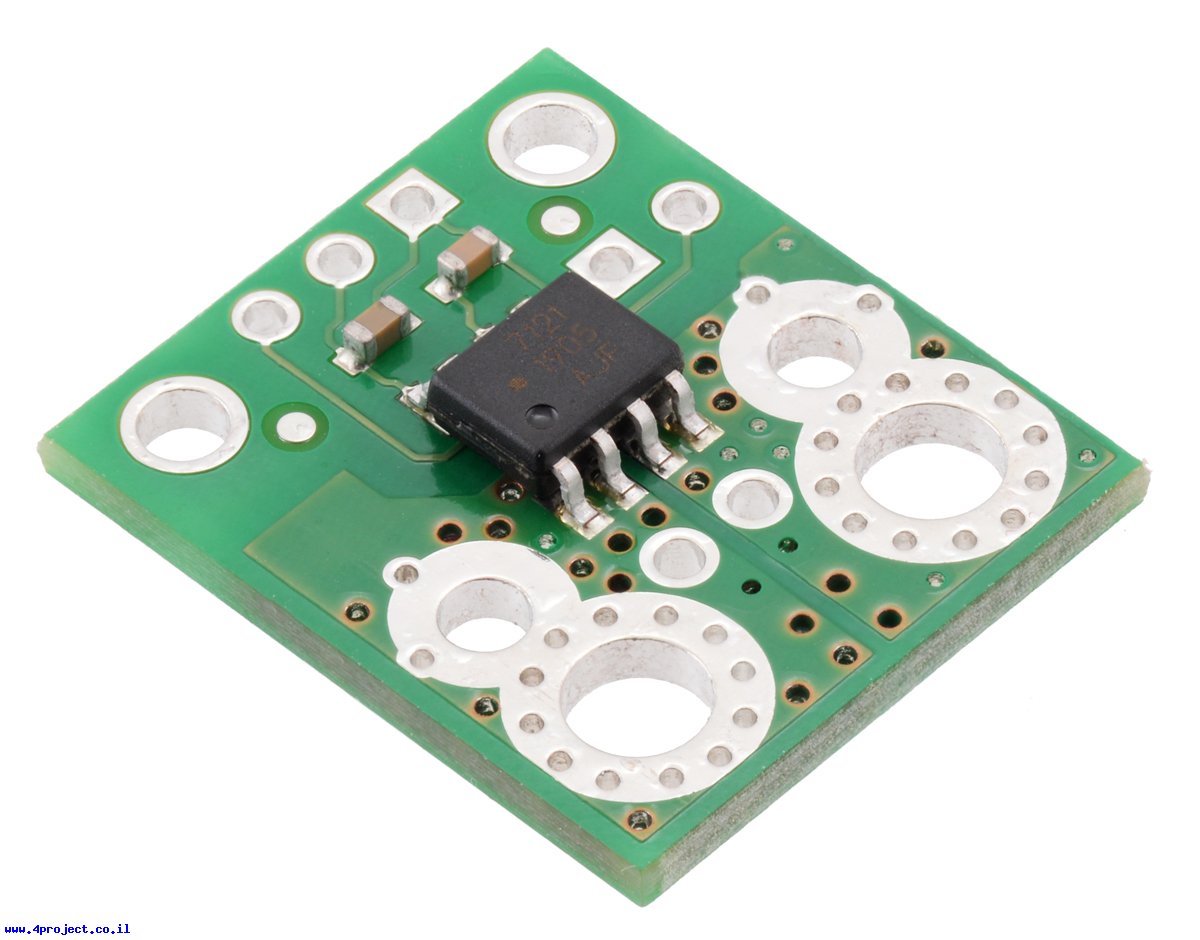

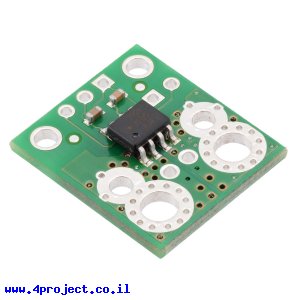

זהו חיישן זרם המבוסס על רכיב ACHS-7121 של חברת Allegro. חיישן זה מסוגל למדוד עד 10A במתח AC או DC של עד 30V שיכול לזרום בשני הכיוונים.
את קו המתח עליו אתם רוצים למדוד את הזרם מחברים לצד עם החורים הגדולים. על המעגל יש מספר חורים המתאימים להרכבת פינים מרווחים 2.54 מ"מ, הלחמת החוטים ישירות למעגל או חיבור אביזרים אחרים.
בנוסף לחיבור הקו, יש צורך לספק לרכיב את המתח והאדמה למעגלים הלוגיים לקווים Vcc ו-GND. הרכיב עובד במתחים בין 4.5 ל-5.5V.
כשאין זרימת זרם, יציאת הרכיב תספק חצי ממתח ה-Vcc. מתח היציאה ישתנה לכיוון ה-0 או Vcc בהתאם לכיוון ועוצמת זרימת הזרם.
הרכיב מגיע עם שורה של פינים לא מולחמים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: ACHS-7121
- זרם רציף מקסימלי: 10A +/-
- מתח מקסימלי: 30V
- מתח עבודה: 4.5V~5.5V
- רזולוציה: 185mV/A
- דיוק: 1.5 %
- אורך: 20.3mm
- רוחב: 17.8mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
