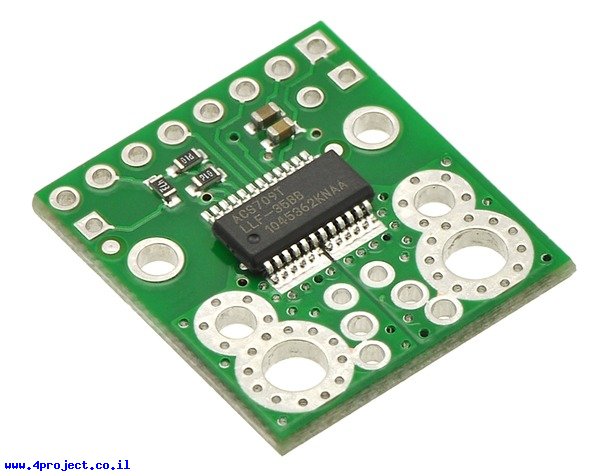

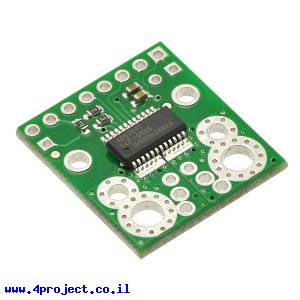

את קו המתח עליו אתם רוצים למדוד את הזרם מחברים לצד עם החורים הגדולים. על המעגל יש מספר חורים המתאימים להרכבת פינים מרווחים 2.54 מ"מ, טרמינלים 3.5 או 5 מ"מ, הלחמת החוטים ישירות למעגל או חיבור אביזרים אחרים.
בנוסף לחיבור הקו, יש צורך לספק לרכיב את המתח והאדמה למעגלים הלוגיים לקווים Vcc ו-GND. הרכיב עובד במתחים בין 3 ל-5.5V, כך שמתאים לרוב הבקרים המודרניים.
רכיב זה מאפשר לקבוע רף זרם שכאשר הוא עובר קו ה-FAULT יציין זאת. קביעת הרף נעשית ע"י אספקת מתח ה-reference לקו VOC. כברירת מחדל הרכיב יציין בעיה בזרמים גבוהים מ-57A, אבל אפשר לחבר ל-VOC נגדים נוספים כדי להשפיע על מחלק המתח הנמצא על הכרטיס.
קו ה-FAULT מוציא "1" לוגי בעבודה תקינה ויורד ל-"0" לוגי כאשר הזרם עובר את המגבלות של הרכיב. אפשר להחזיר את קו ה-FAULT למצב תקין ע"י חיבור קו ה-FAULT_EN ל-"0" לוגי.
כשאין זרימת זרם, יציאת הרכיב תספק חצי ממתח ה-Vcc. מתח היציאה ישתנה לכיוון ה-0 או Vcc בהתאם לכיוון ועוצמת זרימת הזרם.
הרכיב מגיע עם שורה של פינים לא מולחמים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: ACS709LLFTR-35BB-T
- זרם רציף מקסימלי: 75A -/+
- מתח מקסימלי: 30V
- מתח עבודה: 3.0 - 5.5V
- רזולוציה: 18.5mV/A@3.3V, 28mV/A@5V
- אורך: 22.9mm
- רוחב: 20.8mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
