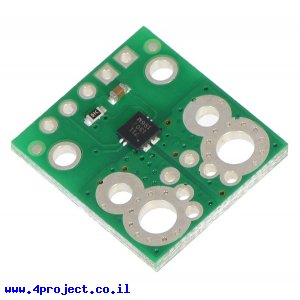

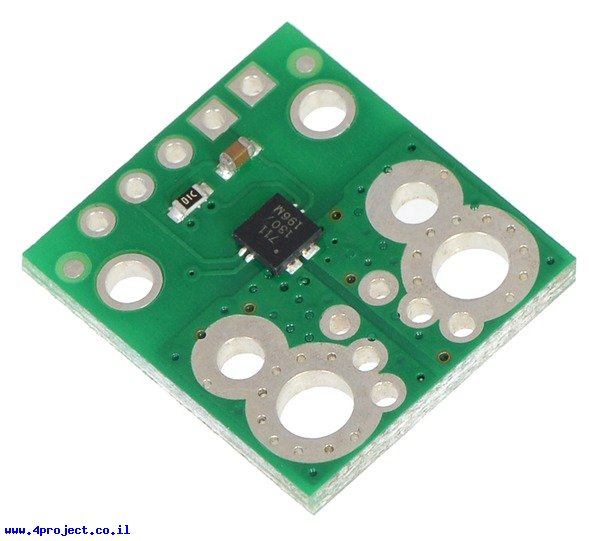

את קו המתח עליו אתם רוצים למדוד את הזרם מחברים לצד עם החורים הגדולים. על המעגל יש מספר חורים המתאימים להרכבת פינים מרווחים 2.54 מ"מ, טרמינלים 3.5 או 5 מ"מ, הלחמת החוטים ישירות למעגל או חיבור אביזרים אחרים.
בנוסף לחיבור הקו, יש צורך לספק לרכיב את המתח והאדמה למעגלים הלוגיים לקווים Vcc ו-GND. הרכיב עובד במתחים בין 3 ל-5.5V, כך שמתאים לרוב הבקרים המודרניים.
קו ה-FAULT מוציא "1" לוגי בעבודה תקינה ויורד ל-"0" לוגי כאשר הזרם עובר את המגבלות של הרכיב. כשזה יקרה, היציאה תישאר ב-"0" לוגי עד שלא תפסיקו את ה-Vcc לרכיב.
כשאין זרימת זרם, יציאת הרכיב תספק חצי ממתח ה-Vcc. מתח היציאה ישתנה לכיוון ה-0 או Vcc בהתאם לכיוון ועוצמת זרימת הזרם.
כדי לזהות את הרכיב, על גב המעגל מסומן X בצבע שחור.
הרכיב מגיע עם שורה של פינים לא מולחמים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: acs711kexlt-15ab-t
- זרם רציף מקסימלי: 15.5A +/-
- מתח מקסימלי: 30V
- מתח עבודה: 3.0 - 5.5V
- רזולוציה: 90mV/A@3.3V, 136mV/A@5V
- דיוק: 5%
- אורך: 20.3mm
- רוחב: 17.8mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
