רכיב זה הוחלף בדגם חדש יותר ACS711EX.

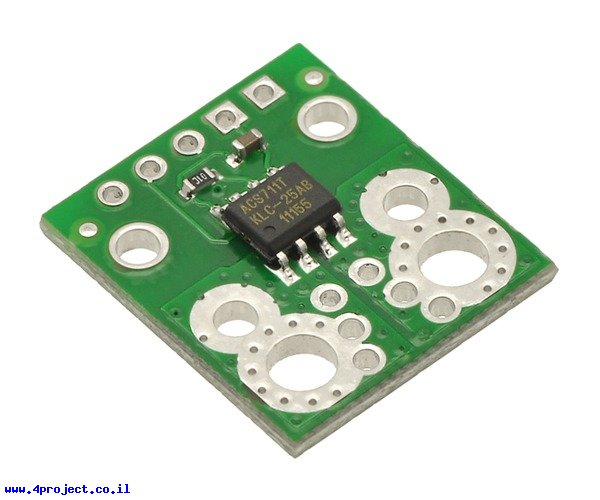

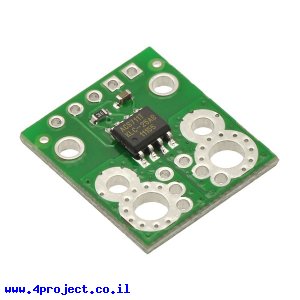

זהו חיישן זרם המבוסס על רכיב ACS711KLCTR-25AB-T של חברת Allegro. חיישן זה מסוגל למדוד עד 25A במתח AC או DC של עד 30V שיכול לזרום בשני הכיוונים.
את קו המתח עליו אתם רוצים למדוד את הזרם מחברים לצד עם החורים הגדולים. על המעגל יש מספר חורים המתאימים להרכבת פינים מרווחים 2.54 מ"מ, טרמינלים 3.5 או 5 מ"מ, הלחמת החוטים ישירות למעגל או חיבור אביזרים אחרים.
בנוסף לחיבור הקו, יש צורך לספק לרכיב את המתח והאדמה למעגלים הלוגיים לקווים Vcc ו-GND. הרכיב עובד במתחים בין 3 ל-5.5V, כך שמתאים לרוב הבקרים המודרניים.
קו ה-FAULT מוציא "1" לוגי בעבודה תקינה ויורד ל-"0" לוגי כאשר הזרם עובר את המגבלות של הרכיב. כשזה יקרה, היציאה תישאר ב-"0" לוגי עד שלא תפסיקו את ה-Vcc לרכיב.
כשאין זרימת זרם, יציאת הרכיב תספק חצי ממתח ה-Vcc. מתח היציאה ישתנה לכיוון ה-0 או Vcc בהתאם לכיוון ועוצמת זרימת הזרם.
כדי לזהות את הרכיב, על גב המעגל מסומן X בצבע כתום.
הרכיב מגיע עם שורה של פינים לא מולחמים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: ACS711KLCTR-25AB-T
- זרם רציף מקסימלי: 25 A -/+
- מתח מקסימלי: 30 V
- מתח עבודה: 3.0 - 5.5 V
- רזולוציה: 55mV/A@3.3V, 83mV/A@5V
- דיוק: 5%
- אורך: 20.3 מ"מ
- רוחב: 17.8 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה רגילה
