מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים מחלקת חיישני זרם.

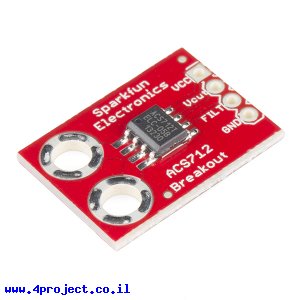

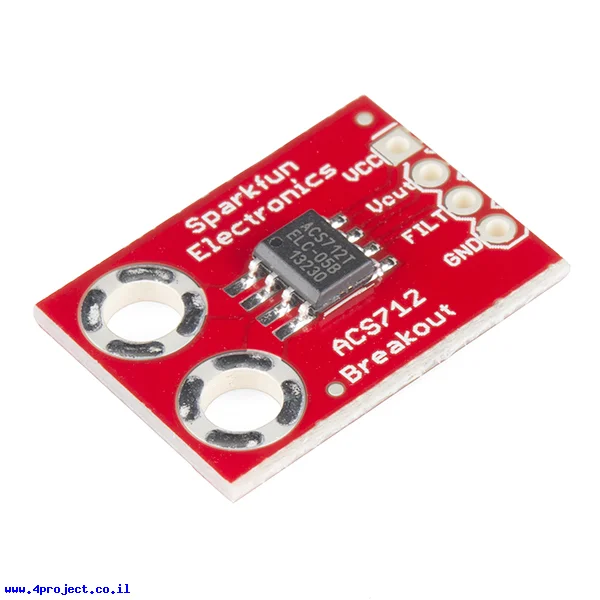

זה הוא מודול קטן עם רכיב ACS712 המסוגל למדוד זרם ע"י אפקט הול. הרכיב יכול לספק מדידה מדוייקת של זרם AC או DC. דגם הרכיב הוא 05B, מה שאומר שזרם מקסימלי שאפשר למדוד הוא 5A. לפי המפרט מתח מקסימלי שהרכיב יוכל לקבל הוא 380V, כך שלא אמורה להיות בעיה למדוד צריכת זרם של מכשירים ביתיים לא זוללים במיוחד.
רכיב ה-ACS712 מוציא מתח אנלוגי בהתאם לזרם הנמדד. דרוש רק 5V להזנה של הרכיב וכמה קבלי סינון.
שימו לב שהמפרט מציין את התכונות והמתחים המקסימליים של הרכיב, המעגל המודפס עליו הוא מורכב לא תוכנן לעמוד במתחים והזרמים המקסימליים שהרכיב יכול לקבל!
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: ACS712-05B
- זרם רציף מקסימלי: 5 A
- מתח עבודה: 5 V
- רזולוציה: 185mV/A
קישורים:
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: מעטפה מרופדת
