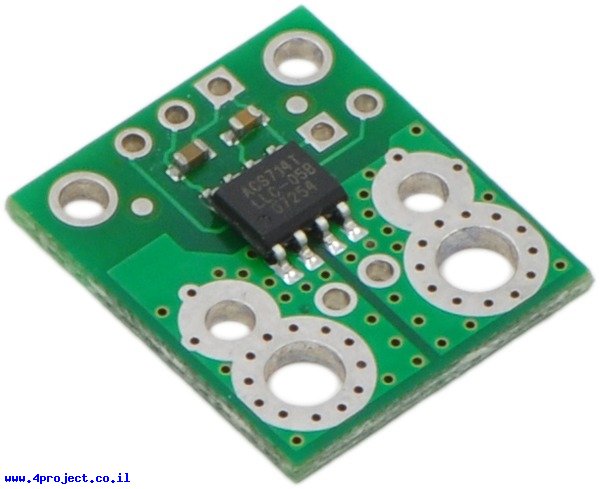

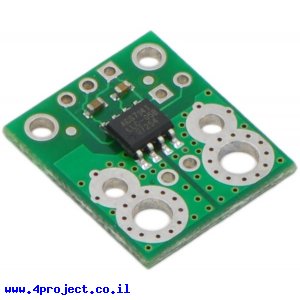

את קו המתח עליו אתם רוצים למדוד את הזרם מחברים לצד עם החורים הגדולים. על המעגל יש מספר חורים המתאימים להרכבת פינים מרווחים 2.54 מ"מ, הלחמת החוטים ישירות למעגל או חיבור אביזרים אחרים.
בנוסף לחיבור הקו, יש צורך לספק לרכיב את המתח והאדמה למעגלים הלוגיים לקווים Vcc ו-GND. הרכיב עובד במתחים בין 4.5 ל-5.5V, כך שמתאים רק למערכות הפועלות ב-5V.
כשאין זרימת זרם, יציאת הרכיב תספק חצי ממתח ה-Vcc. מתח היציאה ישתנה לכיוון ה-0 או Vcc בהתאם לכיוון ועוצמת זרימת הזרם.
כדי לזהות את הרכיב, על גב המעגל מסומן X בצבע כחול.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: ACS714LLCTR-05B-T
- זרם רציף מקסימלי: 5A -/+
- מתח מקסימלי: 30V
- מתח עבודה: 4.5 - 5.5V
- רזולוציה: 185mV/A@5V
- דיוק: 1.5 %
- אורך: 20.3mm
- רוחב: 17.8mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
