מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת חיישני זרם.

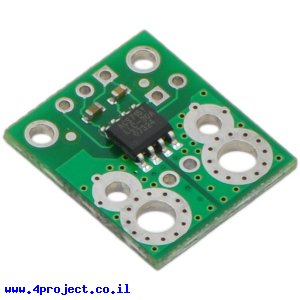

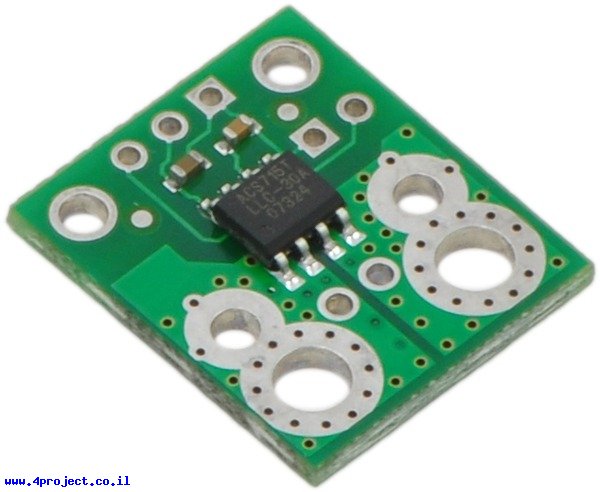

זהו חיישן זרם המבוסס על רכיב ACS715LLCTR-30A-T של חברת Allegro. חיישן זה מסוגל למדוד עד 30A במתח DC של עד 30V.
את קו המתח עליו אתם רוצים למדוד את הזרם מחברים לצד עם החורים הגדולים. על המעגל יש מספר חורים המתאימים להרכבת פינים מרווחים 2.54 מ"מ, הלחמת החוטים ישירות למעגל או חיבור אביזרים אחרים.
בנוסף לחיבור הקו, יש צורך לספק לרכיב את המתח והאדמה למעגלים הלוגיים לקווים Vcc ו-GND. הרכיב עובד במתחים בין 4.5 ל-5.5V, כך שמתאים רק למערכות הפועלות ב-5V.
כשאין זרימת זרם, יציאת הרכיב תספק כ-500mV ותגדל בהתאם לזרימת הזרם.
כדי לזהות את הרכיב, על גב המעגל מסומן X בצבע שחור.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: ACS715LLCTR-30A-T
- זרם רציף מקסימלי: 30 A
- מתח מקסימלי: 30 V
- מתח עבודה: 4.5 - 5.5 V
- רזולוציה: 133mV/A@5V
- דיוק: 1.5 %
- אורך: 20.3 מ"מ
- רוחב: 17.8 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
