חיישן זרם נמוך ACS723 עם הגברת יציאה

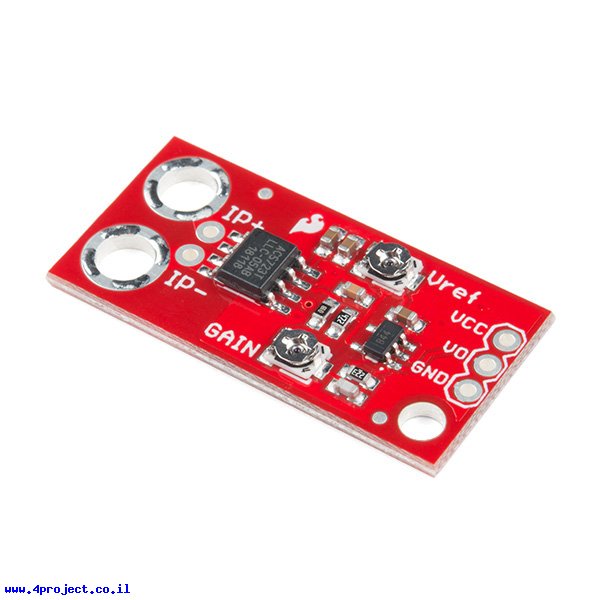

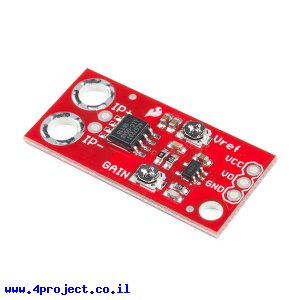

זה הוא מודול קטן עם רכיב ACS723 המסוגל למדוד זרם ע"י אפקט הול ומעגלי הגברה של יציאת הרכיב כדי להגדיל את הרזולוציה ולאפשר מדידה של זרמים נמוכים. אפשר לשנות את ההגברה מ-4.27 עד 47, כך שאפשר למדוד זרמים נמוכים מאוד. הרכיב יכול לספק מדידה מדוייקת של זרם AC או DC עד 5A.

מודול זה מוציא מתח אנלוגי בהתאם לזרם הנמדד. כדי לכייל את הכרטיס, נתקו את המעגל שאתם רוצים למדוד, כוונו את מתח היחוס (Vref) למתח שנוח לכם לעבוד אתו (אפשר למדוד את מתח היציאה בעזרת רב-מודד). חברו מקור זרם ידוע (למשל ספק מתח עם הגבלת זרם או מדדו את הזרם עם רב מודד) וכוונו את ההגברה בעזרת נגד משתנה GAIN כדי להגיע למתח סטיה הרצוי. את הרגישות אפשר יהיה לחשב לפי נוסחה: (מתח יחוס - מתח סטיה)/זרם כיול.

שימו לב שהמפרט מציין את התכונות והמתחים המקסימליים של הרכיב, המעגל המודפס עליו הוא מורכב לא תוכנן לעמוד במתחים והזרמים המקסימליים שהרכיב יכול לקבל!

מחלקות עם מוצרים דומים:

• חיישני זרם - Current sensors

מאפיינים:

• דגם: ACS723
• זרם רציף מקסימלי: 5A
• מתח עבודה: 5V
• רזולוציה: ניתנת לשינוי

קישורים:

• מפרט טכני (קובץ PDF)
• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מדריך למשתמש

נתוני משלוח (הסבר):

• משקל: 1 גרם
• אריזה מינימלית: מעטפה מרופדת
