חישן זרם ACS724 עד 10A

מספר קטלוגי: 4P-171826 / POL-4042
מחיר / מחירים
47.40 ₪
42.66 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 0

- מלאי ספק: בודקים...


מצטערים, כרגע אין לנו את המוצר במלאי, אבל נוכל להזמין מהספק

זמן אספקה

עד 10 ימי עבודה + זמן משלוח בארץ


הזמנה

מוצר זה לא נמצא במלאי כרגע, לכן אנו מציעים לכם הנחה של 10.0% כפיצוי על כך שתצטרכו לחכות להגעת המוצר.
הנחה זו תקפה רק למזמינים ומשלמים דרך האתר.

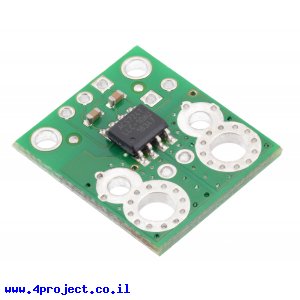

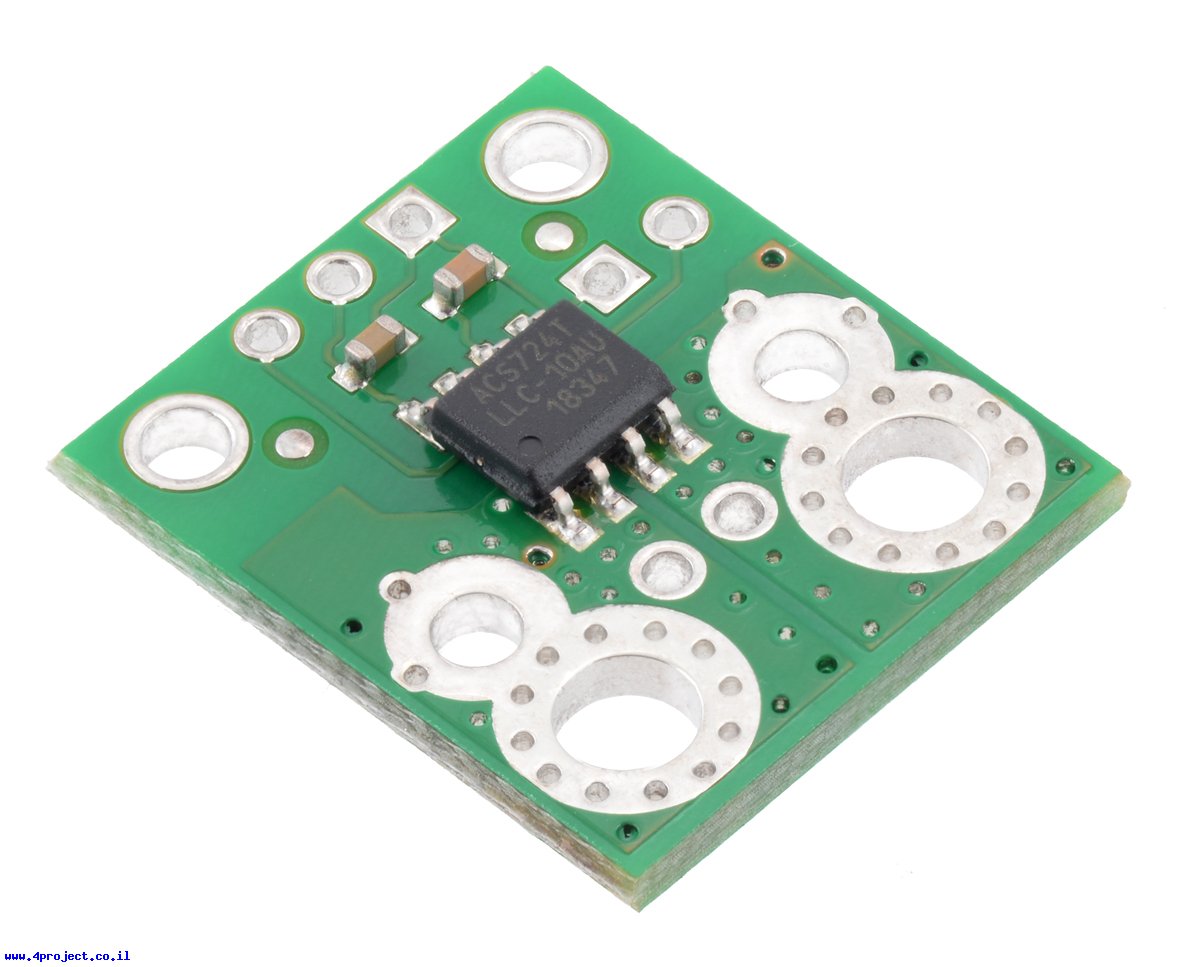

זהו חיישן זרם המבוסס על רכיב ACS724 של חברת Allegro. חיישן זה מסוגל למדוד עד 10A במתח של עד 30VDC שיכול לזרום רק בכיוון אחד.

את קו המתח עליו אתם רוצים למדוד את הזרם מחברים לצד עם החורים הגדולים. על המעגל יש מספר חורים המתאימים להרכבת פינים מרווחים 2.54 מ"מ, הלחמת החוטים ישירות למעגל או חיבור אביזרים אחרים.

בנוסף לחיבור הקו, יש צורך לספק לרכיב את המתח והאדמה למעגלים הלוגיים לקווים Vcc ו-GND. הרכיב עובד במתחים בין 4.5 ל-5.5V.

כשאין זרימת זרם, יציאת הרכיב תספק חצי ממתח ה-Vcc. מתח היציאה ישתנה לכיוון ה-0 או Vcc בהתאם לכיוון ועוצמת זרימת הזרם.

הרכיב מגיע עם שורה של פינים לא מולחמים.

מאפיינים:

  • דגם: ACS724
  • זרם רציף מקסימלי: 10A
  • מתח מקסימלי: 30V
  • מתח עבודה: 4.5 - 5.5V
  • רזולוציה: 400mV/A
  • דיוק: 1.5 %
  • אורך: 20.3 מ"מ
  • רוחב: 17.8 מ"מ
