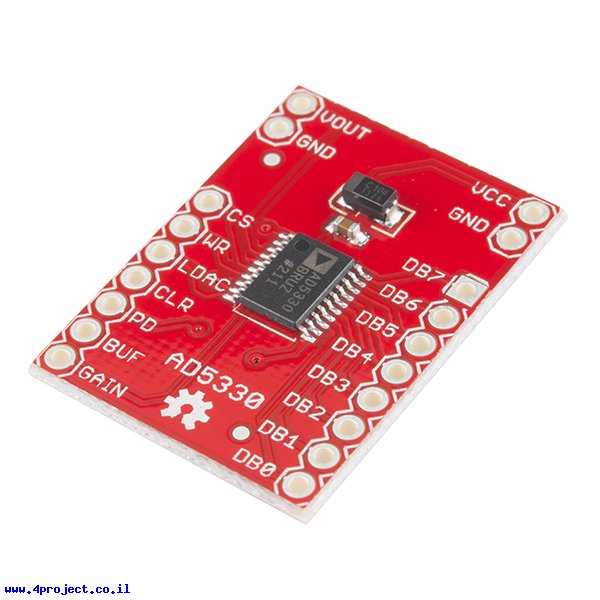

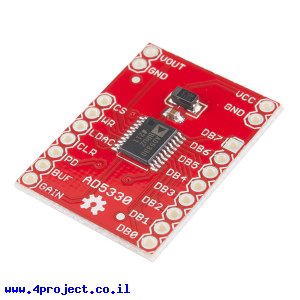

זהו כרטיסון עם שבב המרה AD5330 של Analog Devices הממיר 8 ביט מידע דיגיטלי, המועבר בצורה מקבילית, לאות אנלוגי.
קווי ה-DB0 עד 7 הם קווי המידע הקובעים את האות האנלוגי ביציאה.
קו CS - Chip Select בוחר את הרכיב כדי שהוא יאזין לקווי המידע וכאשר קו ה-WR עולה ל-"1" לוגי המידע נשמר ברכיב.
קו ה-GAIN קובע את ההגברה של האות היוצא, כך שאפשר לבחור להוציא את האות מ-0V עד VCC או מ-0V עד פעמיים VCC.
קו CLR ינקה את המידע הדיגיטלי שנשמר ברכיב.
אם אתם מפעילים כמה רכיבים כאלה במקביל ורוצים קודם לטעון אותם בנתונים ואחרי זה לאפשר את היציאה של כולם יחד, תוכלו להשתמש בקו LDAC למטרה זו.
הכרטיסון מוציא את כל הקווים השימושיים לחורים במרחק 2.54 מ"מ כך שאפשר יהיה לעבוד עם הרכיב במטריצה.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: AD5330
- מספר ערוצים: 1
- רזולוצית ADC: 8 bit
- מתח עבודה: 2.5 - 5.5 V
- √RoHS
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט טכני (AD5330) (קובץ PDF)
- ספריה לסביבת עבודה על Arduino (קובץ ZIP)
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
