דוחף זרם זה מאפשר לתקשר עם הלד בצורה דיגיטלית בעזרת תקשורת טורית של 24 ביט לכל לד (8 ביט לכל ערוץ צבע), המאפשר לייצר 16.8 מיליון צבעים שונים.
ללד זה יש 4 פינים, אחד לאדמה (GND), אחד לאספקת מתח של 5V, אחד לכניסת מידע (DIN) ואחד ליציאה של אותו המידע (DOUT) המאפשר שרשור של הלדים.
הלד צורך כ-50mA כשכל שלושת הצבעים מופעלים בעוצמה המקסימלית.
כמה דגשים לעבודה עם הלד:
- לא לספק יותר מ-5V ללד, זה יהרוס את דוחף הזרם.
- השתמשו בקבל גדול יחסית (10uF ויותר) בין קו האדמה ל-5V כדי להקטין את הרעשים על קווי התקשורת
- הימנעו מניתוק וחיבור הלדים בזמן שאספקת המתח מחוברת
- חברו נגד של 100-1000 אום בין המיקרובקר לבין הלד כדי להקטין את הרעשים על הקו
- הקטינו את אורך החוטים בין מיקרובקר ללד
השליטה על צבעי הלד נעשית ע"י פרוטוקול תקשורת מהיר המשתמש בקו דיגיטלי אחד.
מצב ברירת המחדל של הפרוטוקול הוא "0" לוגי. הלד ישמור על המצב שלו כאשר שום מידע לא משודר.
כדי לעדכן צבעים צריך לשלוח 24 ביט לכל לד, 8 ביט לכל צבע, כאשר הצבעים נשלחים בסדר של אדום, ירוק וכחול, ביט ה-MSB משודר ראשון וה-LSB של כל 8 ביט אחרון.
כל ביט מיוצג ע"י 1.25uS (מיקרו שניה), כאשר שידור של פולס קצר של 0.35uS יציין "0" ופולס ארוך של 0.9uS יציין "1".
כדי לציין סיום של שרשרת שידור צריך להחזיק את הקו ב-"0" לוגי לפחות ל-50uS.
אם אתם משרשרים כמה לדים, צריך לשדר את כל הביטים של כל הלדים בשידור אחד ורק אחרי זה לסיים את השידור עם 50uS.

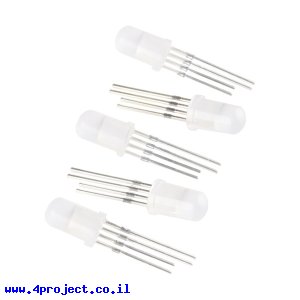

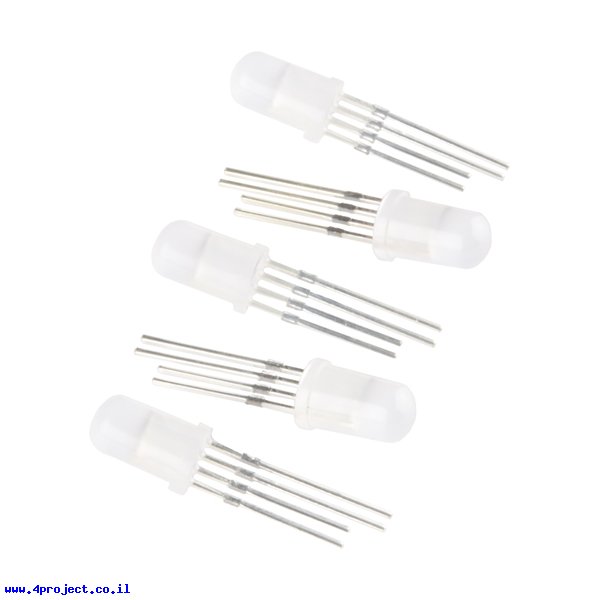

הלדים נמכרים בחבילות של 5 יחידות.
מחלקות עם מוצרים דומים:
מאפיינים:
- קוטר: 5 מ"מ
- צבע: RGB
- עדשה: מט
- מתח עבודה: 5 V
- זרם רציף מקסימלי: 50 mA
- כמות: 5
קישורים:

נתוני משלוח (הסבר):
- משקל: 4 גרם
- אריזה מינימלית: מעטפה מרופדת
