אפשר לשלוט על כל לד בנפרד ברצועה בעזרת פרוטוקול SPI. אפשר לשרשר מספר רצועות כדי לקבל אורך גדול יותר.
הלדים ברצועה מבוססים על בקר SK9822 שמאפשר שליטה על צבע ובהירות של כל לד בנפרד. ה-SK9822 מבקר על הלד ע"י זרם קבוע (constant current), כך שמפל מתח על רצועות ארוכות כמעט ולא משפיע עליו, כל עוד המתח נשאר מעל 3.5V.
בהשווה לרצועות המבוססות על SK6812 או WS2812 בעלי קו נתונים בודד, ה-SK9822 מתקשר דרך פרוטוקול SPI סטנדרטי, עם קווי נתונים ושעון נפרדים, מה שלא דורש תזמונים מיוחדים והופך את העבודה איתו להרבה יותר קלה.
תכונה שימושית נוספת ל-SK9822 הוא רגיסטר של 5bit השולט על עוצמת ההארה (32 דרגות ללד), כך שכל ה-24bit יכולים לשמש לצבע.
רצועות המבוססות על SK9822 יכולות להוות תחליף לרצועות המבוססות על APA102C, אבל בגלל הבדלי צבע קלים, רצוי לא לחבר אותם יחד באותו הפרוייקט. יש גם שוני קל בפרוטוקול התקשורת, מה שידרוש לעדכן את הקוד.
כל לד צורך בערך 50mA עם אדום, ירוק וכחול בעוצמה המלאה.

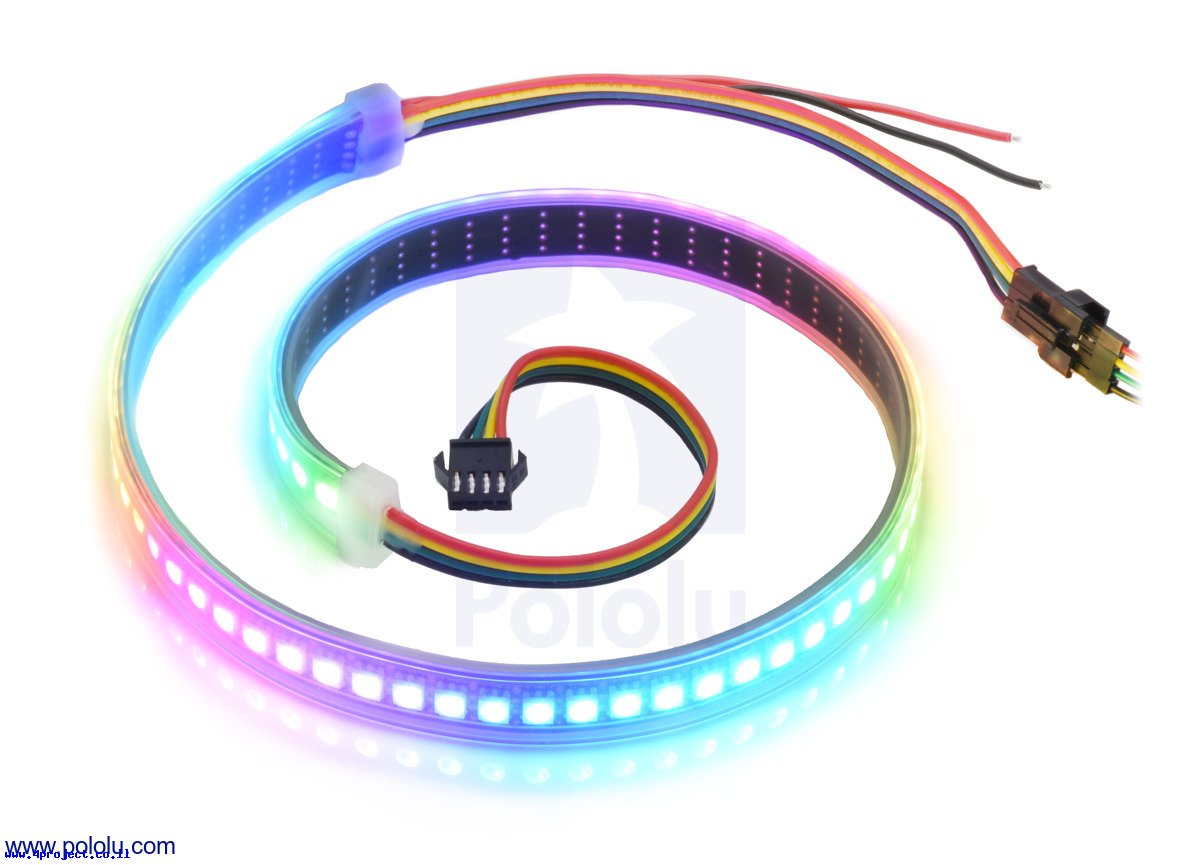

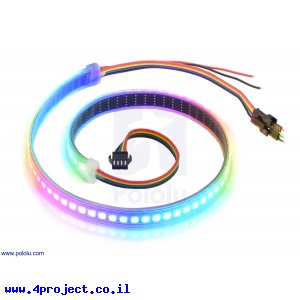

בשני הצדדים של הרצועה יש מחברי JST-SM 4P לשרשור קל בין הרצועות, כאשר בצד אחד יש גם שני קווי מתח ואדמה נוספים אם יש צורך לחבר אספקת המתח בצורה שונה.
צבעי החוטים במחבר הם: אדום - 5V, שחור - GND, ירוק - Data, צהוב - Clock.
הרצועה עטופה בשרוול סיליקון גמיש וסגירה בקצוות, המספקים הגנה IP65.
רוחב הרצועה הוא 14 מ"מ, עובי 4 מ"מ.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: SK9822
- מתח עבודה: 5V
- אורך: 50 ס"מ
- תקשורת: SPI
- הגנה: IP65
- כמות: 72 לדים
קישורים:
נתוני משלוח (הסבר):
- משקל: 50 גרם
- אריזה מינימלית: מעטפה מרופדת
