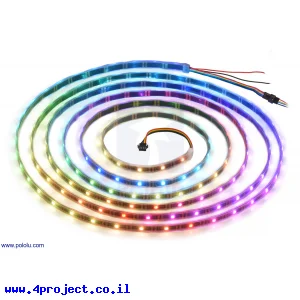

רצועת לדים Addressable RGB - אורך 5 מטר, 150 לדים (SK9822)

מספר קטלוגי: 4P-640203 / POL-3088
מחיר / מחירים
559.00 ₪
503.10 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 0

- מלאי ספק: בודקים...
מעדכנים...


מצטערים, כרגע אין לנו את המוצר במלאי, אבל נוכל להזמין מהספק

זמן אספקה

כ-15 ימי עבודה + זמן משלוח בארץ


הזמנה

מוצר זה לא נמצא במלאי כרגע, לכן אנו מציעים לכם הנחה של 10.0% כפיצוי על כך שתצטרכו לחכות להגעת המוצר.
הנחה זו תקפה רק למזמינים ומשלמים דרך האתר.

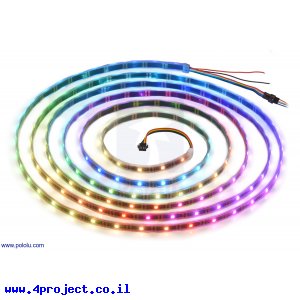

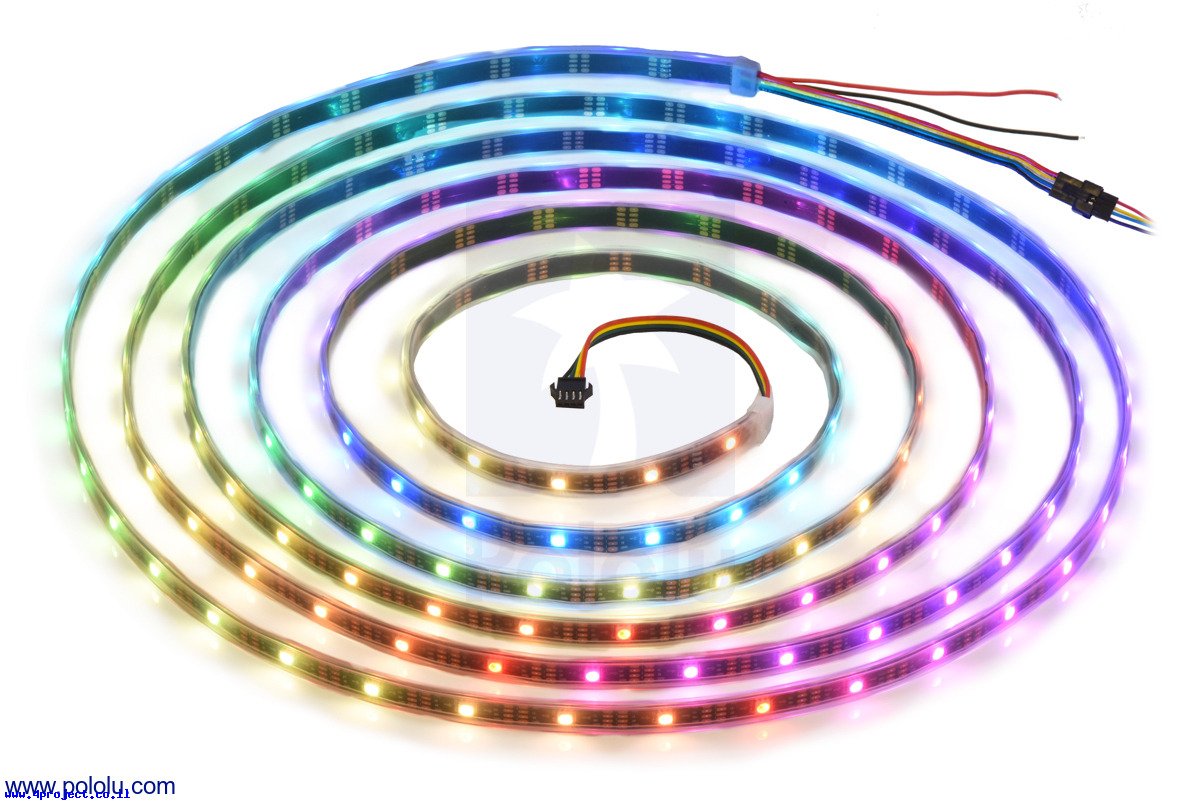

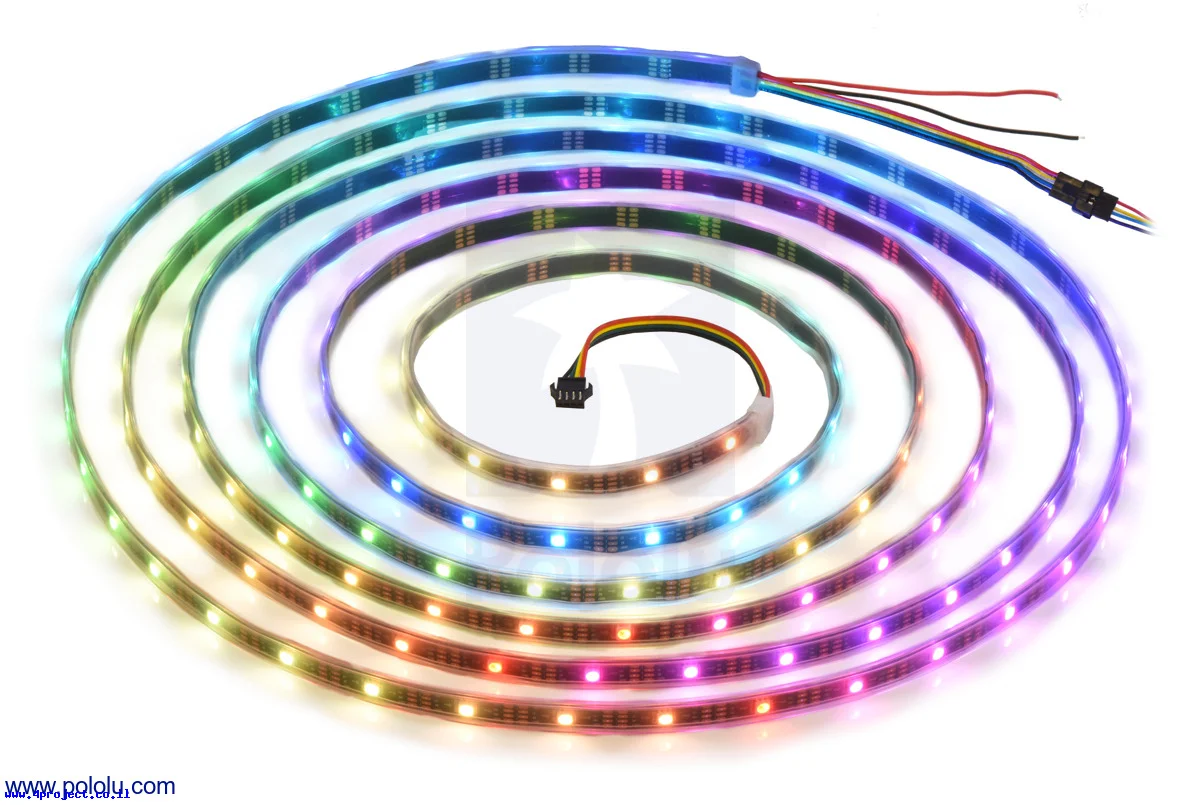

זוהי רצועת לדים Addressable RGB באורך 5 מטר, הכוללת 150 לדים מדגם SK9822.

אפשר לשלוט על כל לד בנפרד ברצועה בעזרת פרוטוקול SPI. אפשר לשרשר מספר רצועות כדי לקבל אורך גדול יותר.

הלדים ברצועה מבוססים על בקר SK9822 שמאפשר שליטה על צבע ובהירות של כל לד בנפרד. ה-SK9822 מבקר על הלד ע"י זרם קבוע (constant current), כך שמפל מתח על רצועות ארוכות כמעט ולא משפיע עליו, כל עוד המתח נשאר מעל 3.5V.

בהשווה לרצועות המבוססות על SK6812 או WS2812 בעלי קו נתונים בודד, ה-SK9822 מתקשר דרך פרוטוקול SPI סטנדרטי, עם קווי נתונים ושעון נפרדים, מה שלא דורש תזמונים מיוחדים והופך את העבודה איתו להרבה יותר קלה.
תכונה שימושית נוספת ל-SK9822 הוא רגיסטר של 5bit השולט על עוצמת ההארה (32 דרגות ללד), כך שכל ה-24bit יכולים לשמש לצבע.

רצועות המבוססות על SK9822 יכולות להוות תחליף לרצועות המבוססות על APA102C, אבל בגלל הבדלי צבע קלים, רצוי לא לחבר אותם יחד באותו הפרוייקט. יש גם שוני קל בפרוטוקול התקשורת, מה שידרוש לעדכן את הקוד.

כל לד צורך בערך 50mA עם אדום, ירוק וכחול בעוצמה המלאה.

בשני הצדדים של הרצועה יש מחברי JST-SM 4P לשרשור קל בין הרצועות, כאשר בצד אחד יש גם שני קווי מתח ואדמה נוספים אם יש צורך לחבר אספקת המתח בצורה שונה.
צבעי החוטים במחבר הם: אדום - 5V, שחור - GND, ירוק - Data, צהוב - Clock.

הרצועה עטופה בשרוול סיליקון גמיש וסגירה בקצוות, המספקים הגנה IP65.
רוחב הרצועה הוא 12 מ"מ, עובי 4 מ"מ.

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: SK9822
  • מתח עבודה: 5V
  • אורך: 5 מטר
  • תקשורת: SPI
  • הגנה: IP65
  • כמות: 150 לדים

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 220 גרם
  • אריזה מינימלית: מעטפה מרופדת
