IMU בעל 10 דרגות חופש - AltIMU-10 v3

מספר קטלוגי: 4P-3702
מחיר / מחירים
118.90 ₪
97.90 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 1


אמורות להיות לנו 1 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

מוצר זה נמכר ב- 17.7% הנחה עד גמר המלאי

IMU זה ראשי תיבות של Inertial Measurement Unit או בעברית מערכת מדידה איטנרציאלית. מערכת IMU מסוגלת למדוד ולדווח מהירות, מיקום, כיוון וכוחות הפועלים על מטוס. המערכת בד"כ מורכבת מג'ירוסקופים, חישני תאוצה, GPS וחישנים או מעבדים נוספים. מערכות אלה בד"כ נמדדות בכמות הצירים והמדדים (DOF) שהמערכת מסוגלת לספק ולעבד (Degrees Of Freedom). מערכות אלה בד"כ לא זולות, אבל משתלמות הרבה יותר (מבחינת עלות, גודל ומשקל) מאשר להרכיב אותה לבד מחישנים נפרדים.

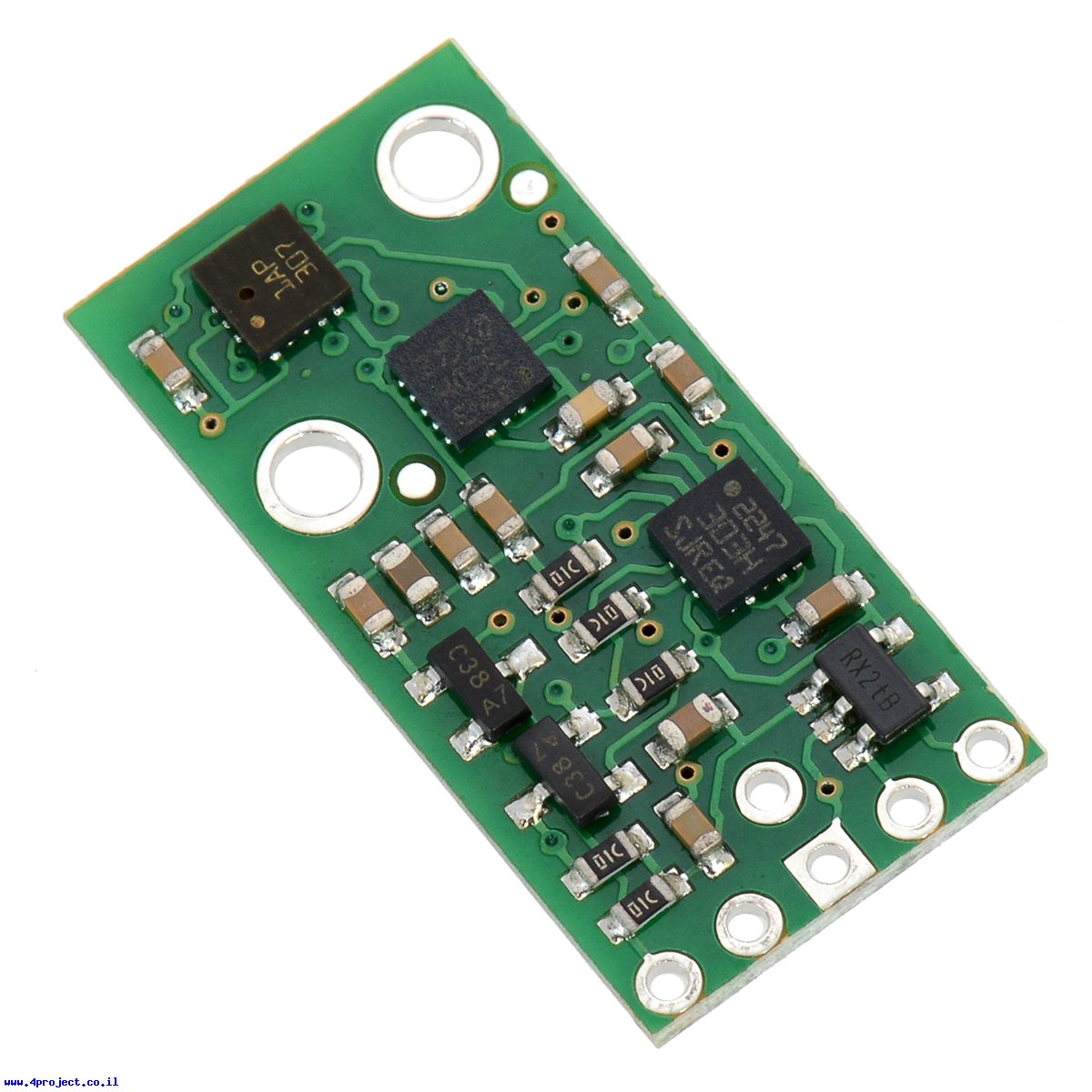

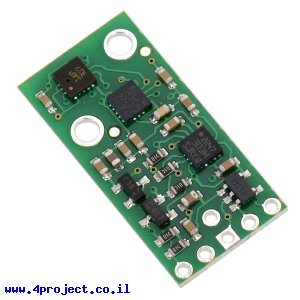

כרטיס קטן זה הוא IMU - Inertial Measurement Unit המספק נתונים ב-10 דרגות חופש ע"י ג'ירוסקופ ל-3 צירים (L3GD20H), חישן תאוצה ל-3 צירים וחישן כיוון ל-3 צירים (LSM303D) וגובה ברומטרי (LPS331AP).
הגרסה השלישית של ה-AltIMU עושה שימוש בחישני תאוצה וכיוון חדישים יותר, המספקים מדידות בדיוק גבוהה יותר ויציב יותר.
גרסת ה-v3 יכולה לשמש כתחליף ישיר לגרסה הקודמת עם שינויים קטנים בקוד האתחול של החישנים וכתובת של ה-I2C.

עיבוד של כל הנתונים מחישנים אלה יאפשר לבנות מערכת שמסוגלת להתמצא במרחב - AHRS.

בנוסף לחישנים, הכרטיס כולל גם מייצב מתח ל-3.3V כדי להזין את הרכיבים ומעגל תאום מתחים של קווי התקשורת, כך שאפשר להשתמש בכרטיס זה במעגלים הפועלים על מתחים בין 2.5V ל-5.5V.
אפשר להשתמש ביציאת המייצב בקו ה-VDD של הכרטיס. המייצב יכול לספק כ-150mA לטובת רכיבים נוספים של הפרוייקט.

את החישנים אפשר להגדיר לעבוד ברזולוציות וקצבים שונים, קראו את מפרט הטכני המצורף לעמוד המוצר לפרטים נוספים.

הכרטיס מתקשר בעזרת פרוטוקול I2C דרך קווי התקשורת SCL ו-SDA. קוים אלה פועלים באותו רמת מתח שמסופק בקו ה-VIN (בין 2.5V ל-5.5V).
אם הכרטיס בשימוש במערכת הפועלת על 3.3V, תוכלו לעקוף את המייצב ולהזין את המתח ישירות ל-VDD במקום ה-VIN.
שימו לב: אין לחבר ל-VDD מתח גבוה מ-3.3V ואין לחבר מתח גם ל-VIN וגם ל-VDD יחד!

בקרו בעמוד המוצר של היצרן לטיפים בעבודה עם הכרטיס וספריות העוזרות להשתמש ברכיב זה.

הרכיב מגיע עם שורת פינים ישרים ושורת פינים בזווית של 90 מעלות.

מאפיינים:

  • דגם: AltIMU-10 v3
  • דרגות חופש: 10 DOF
  • מתח עבודה: 2.5 - 5.5V
  • תקשורת: I2C
  • אורך: 25 מ"מ
  • רוחב: 13 מ"מ
  • גובה: 3 מ"מ

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 4 גרם
  • אריזה מינימלית: קופסה קטנה
