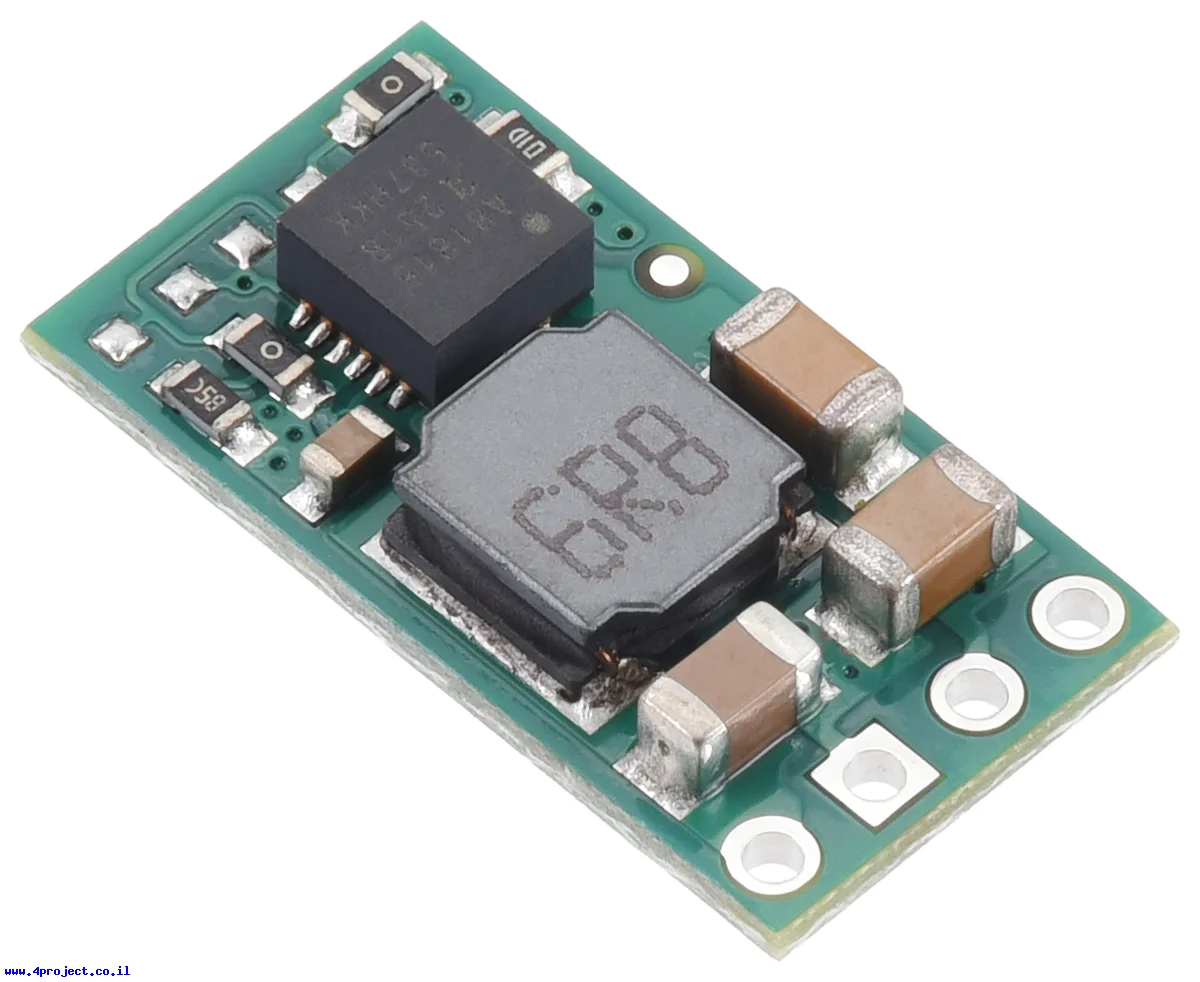

מודול זה יכול להוריד את מתח הכניסה עד 72V בצורה יעילה מאוד למתח יציאה קבוע של 3.3V.
מתח הכניסה צריך להיות גבוה יותר ממתח היציאה לפחות ב-Dropout voltage, שמשתנה בהתאם לצריכת הזרם. ראו תמונה המפרטת את הפרש המתח הזה בהתאם לצריכת הזרם מהרכיב.
משפחת הרכיבים APM81815 מתאפיינת במתח כניסה מקסימלי גבוה, יעילות טובה ומתח Dropout מאוד נמוך, המשתנה בהתאם לצריכת הזרם מהרכיב.
הרכיב יכול לספק כ-1.1A, תלוי במתחי כניסה. נבדק במתח כניסה של 48V.
מתח הכניסה יכול להיות החל מ-5V, ועד 72V אם צריכת הזרם קטנה ודואגים לפיזור החום של הרכיב. ראו תמונה עם גרף המפרט זרם יציאה כתלות במתח הכניסה.
לרכיב יש 4 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
- EN - Enable - אפשר פעולה (פעיל כברירת מחדל)
קו ה-EN שולט על פעילות המודול. כאשר הקו מקבל "0" לוגי (מתחת ל-1.05V) המודול נכנס למצב שינה ויצרוך יחד עם נדר pull-up המחובר לקו ה-EN כ-10-20uA לכל וולט בכניסה
אם אתם לא צריכים לשלוט על קו זה, תוכלו להשאיר את קו ה-EN באוויר, הוא מחובר ל-VIN דרך נגד pull-up כברירת מחדל.
בהדלקת המערכת יכולה להיווצר קפיצת מתח רגעית שתעלה מעבר למתח כניסה המותר, מה שיכול להרוס את הרכיב. כדי להגן מפני הקפיצה, מומלץ להרכיב קבל אלקטרוליטי של 47uF או יותר על קו VIN של הרכיב, כמה שיותר קרוב לרכיב עצמו. הקבל צריך להיות מותאם לעבודה עם לפחות 80V. לדוגמה, בעבודה עם מתח כניסה של 40V וכבלי חיבור סטנדרטיים, המתח על הרכיב בתקרב למתח המומלץ המקסימלי של 72V. מתח מעל 80V יכול בקלות להרוס אותו.
הרכיב מגיע ללא פינים. פינים ישרים או בזווית תוכלי למצוא במחלקת מחברי שורה 2.54 מ"מ - זכר.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: APM81815
- יצרן: Pololu
- סוג המרה: מוריד מתח
- מתח כניסה: 5V~72V
- מתח עבודה: 3.3V
- זרם: 1.1A
- אורך: 19.05mm
- רוחב: 10.16mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: מעטפה מרופדת
