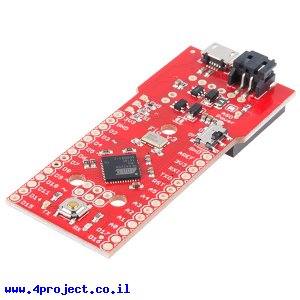

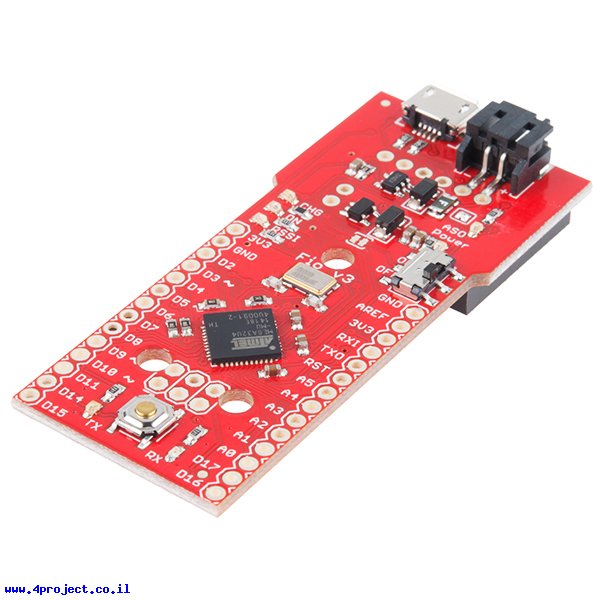

בגרסה זו חיבור ה-USB משמש לא רק לטעינת הסוללה, אלא גם לצריבת התוכנה שלכם.
לכרטיס יש מחבר JST לחיבור סוללת LiPo ומעגל טעינה לסוללה כשהכרטיס מחובר ל-miniUSB.
על גב הכרטיס יש סוקט לחיבור רכיב XBee לתקשורת אל-חוטית.
על הכרטיס יש גם כפתור Reset וכפתור אספקת מתח On/Off. יש גם 3 לדים לחיווי סטטוס, טעינה וסיגנל קליטה.
כרטיס זה מגיע בלי מחברים מחוברים אליו כדי שתוכלו להלחים מחברים בכל כיוון שאתם רוצים או להלחים חוטים ישירות לכרטיס אם יש צורך.
כדי לעבוד עם סביבת פיתוח של ה-Arduino תצטרכו להתקין תוסף המקושר בהמשך כדי שהסביבה תזהה את הכרטיס עם הבקר החדש.
ראו הסבר על התנהגות של ה-BootLoader כדי לאפשר צריבה של התוכנה.
שימו לב:
אפשר להרכיב על כרטיס זה כל הדגמים של רכיבי ה-XBee (משפחות 1.0, 2.5 ו-Pro), אבל הרכיבים על הכרטיס לא מסוגלים לספק את הזרם לרכיבי XBee עם הספק שידור גבוהה. אל תשכחו גם שזרם מהיציאות IO של הבקר נצרך מאותם רכיבים.
הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים. קישורים לכבלים ומחברים מתאימים תוכלו למצוא בהמשך העמוד.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Fio v3
- יצרן: SparkFun
- בקר: ATmega32U4
- מתח עבודה: 3.3V
- מתח כניסה: 3.3 - 12V
- זרם ליציאת IO: 40mA
- מספר קווי DIO: 14
- מספר קווי PWM: 6
- מספר קווי ADC: 8
- זיכרון FLASH: 32 KBytes
- זיכרון RAM: 2.5 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 8 MHz
- תקשורת: UART ,SPI ,I2C
- חיבור: XBee ,JST-PH 2 pin ,USB-miniB
- אורך: 66mm
- רוחב: 28 מ"מ
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- הסבר על ה-BootLoader (קובץ PDF)
- תוספת לסביבת פיתוח Arduino (קובץ ZIP)

נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: קופסה קטנה
