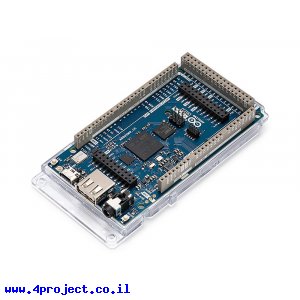

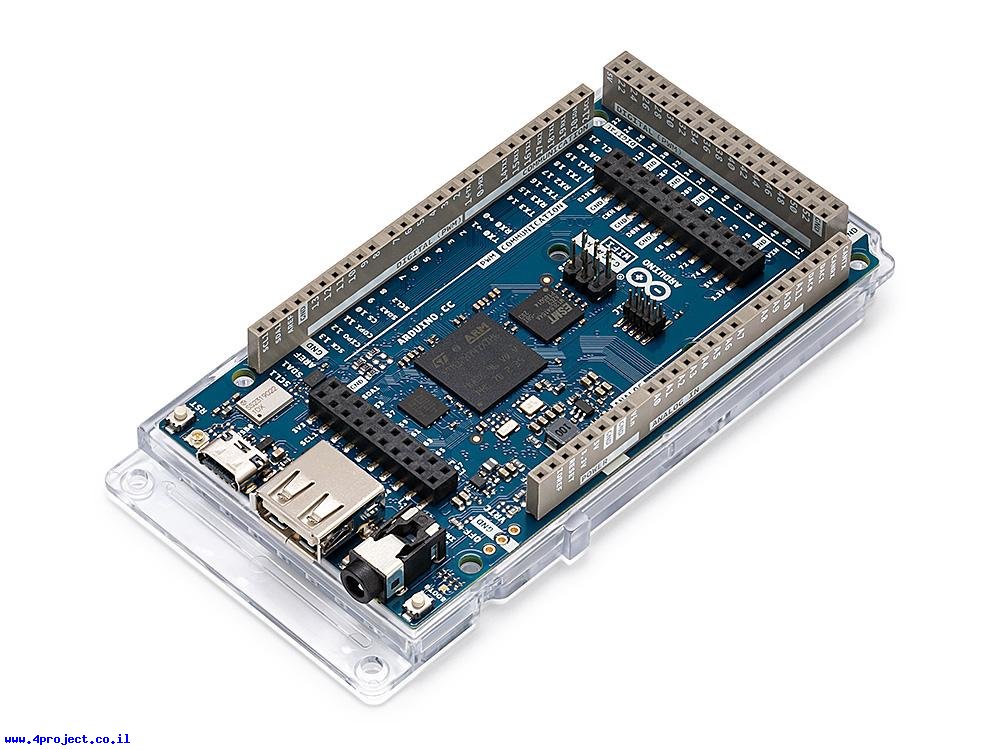

זהו Arduino GIGA R1 WiFi, פתרון של צוות Arduino למייקרים השאפתניים ביותר. כרטיס בתצורה של Arudino Mega ו-Arduino Due, אבל עם היכולות משוכללות בהרבה.
כרטיס זה מבוסס על מעבר ARM בעל 2 ליבות שיכולות לתקשר אחת עם השניה. ליבה אחת היא Cortex-M7 שרצה בתדר 480MHz וליבה נוספת היא Cortex-M4 שרצה בתדר 240MHz. אפשר אפילו להריץ microPython על ליבה אחת ואת קוד הארדואינו על ליבה אחרת.
כל זה מגיע עם 2MB של FLASH ו-1MB של RAM.
שימו לב שמתח העבודה של כרטיס זה הוא 3.3V, כך שהוא דומה יותר ל-DUE מאשר ל-MEGA מבחינה זו.
בנוסף ליכולות העיבוד על הכרטיס ישנו רכיב Murata 1DX המספק תקשורת WIFI ו-Bluetooth, וגם רכיב ATECC608A האחראי על ההצפנה של התקשורת.
גם מבחינת הקווים והחיבורים ישנם שיפורים בדגם ה-GIGA. מחברי ה-USB עודכנו לדגם ה-USB-C לאספקת מתח ותקשורת קווית עם הכרטיס ו-USB-A לחיבור התקנים חיצוניים (התקני זיכון, מקלדת וכו'.), כאשר הכרטיס משמש כ-Host. ישנו גם חיבור אודיו 3.5 מ"מ שמחובר לקווי DAC0, DAC1 וכניסה אנלוגית A7.
GIGA תומך ב:
- 4 ערוצי UART
- 3 ערוצי I2C
- 2 ערוצי SPI
כמות המורחבת יותר של הקווים (76 קווי DIO) דורשת מחברים נוספים. חוץ מהמחברים שהתרגלנו להם מסביב לכרטיס, נוספו גם מחברים במרכזו, שנגישים גם מהצד התחתון של הכרטיס, כך שאפשר יהיה להלביש תוסף (מגן) מצידו העליון ועדיין לגשת למחברים הנוספים מהצד התחתון. אחד המחברים האמצעיים הוא הכנה לחיבור מודולי מצלמות של היצרן. ישנו גם מחבר JTAG ל-Debug יעיל.
הכרטיס מגיע עם אנטנה קטנה המתחברת למחבר U.FL, שימו לב שמחבר זה לא מיועד למספר גבוה של חיבורים/ניתוקים.
שימו לב:
כרטיס זה עובד על 3.3V ולא על 5V כמו רוב כרטיסי הארדואינו האחרים. מתח המקסימלי לקווי IO הוא 3.3V! חיבור מתח גבוה יותר (5V למשל) יכול להרוס את הכרטיס.
כל זה אומר שלא כל המגנים הקיימים בשוק יתאימו לבקר זה. כרטיסים שתוכננו לגרסאות R3 של הכרטיסים אמורים להתאים גם לכרטיס זה.
כרטיס זה לא מומלץ למתחילים. אם אתם רק נכנסים לתחום המיקרובקרים, כרטיסי ה-UNO וה-Mega יתאימו לכם יותר.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Arduino GIGA R1 WiFi
- יצרן: Arduino Team
- בקר: STM32H747XI dual Cortex®-M7+M4
- מתח עבודה: 3.3V
- מתח כניסה: 6 - 24V
- זרם ליציאת IO: 8mA
- מספר קווי DIO: 76
- מספר קווי PWM: 12
- מספר קווי ADC: 12
- מספר קווי DAC: 2
- זיכרון FLASH: 2 MBytes
- זיכרון RAM: 1 MBytes
- תדר: 480 MHz
- תדר: 240 MHz
- תקשורת: 4x UART ,2x SPI ,3x I2C TWI,2x USB ,WiFi ,Bluetooth
- חיבור: USB-C ,2x USB-A ,Audio 3.5mm
- אורך: 101 מ"מ
- רוחב: 53 מ"מ
