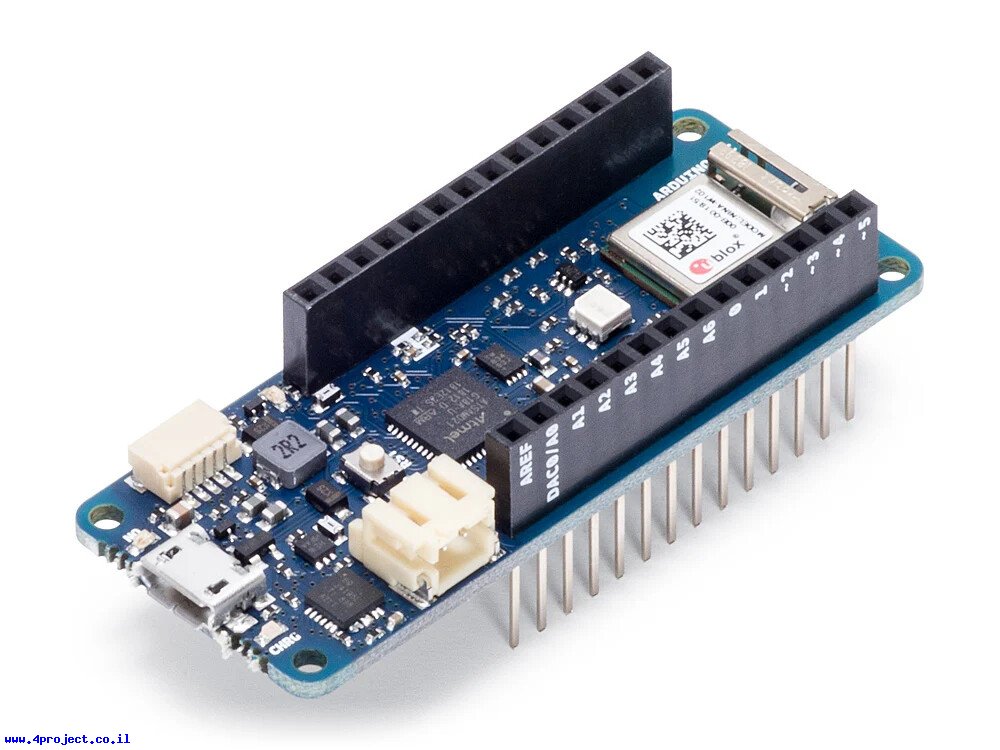

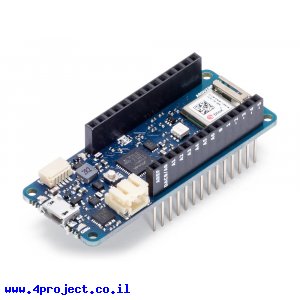

זה הוא Arduino MKR WiFi 1010, בקר ארדואינו ממשפחת MKR המיועדת למשתמשים קצת יותר משוכללים, מבוסס על בקר ARM SAMD21 של Microchip הרץ בתדר של 48MHz.
ה-MKR WiFi 1010 מגיע עם יכולות תקשורת WiFi וגם Bluetooth המסופקים ע"י מודול Nina W102 של חברת uBlox. שבב ATECC508A מספק את יכולות ההצפנה לטובת יצירת ערוץ תקשורת מאובטח.
סדרת הכרטיסים MKR שונה בגודל מכרטיסי Nano או Uno ושונה בפריסת הפינים מסדרת Feather של Adafruit.
כרטיסי MKR מגיעים עם פינים מולחמים הבוטלים מצידו התחתון של הכרטיס, כך שאפשר להכניס אותם למטריצה ולהתחיל לעבוד.
זהו כרטיס מקורי של צוות Arduino.
בקר ה-SAMD21 של Microchip מספק 256KByte FLASH ו-32KByte RAM.
את המתח ל-MKR Zero אפשר לספק דרך חיבור ה-USB microB, או 5V דרך קו ה-VIN.
שימו לב כי מתח העבודה של הבקר הוא 3.3V. חיבור של מתחים מעל 3.3V יפגעו בבקר.
אפשר להפעיל את ה-MKR WiFi 1010 גם מסוללת LiPo שאפשר לחבר למחבר JST-PH הממוקם בצד של המעגל. הכרטיס כולל גם מעגל טעינה לסוללת LiPo שתטען כשמתח חיצוני מחובר. מומלץ להשתמש בסוללה עם קיבולת של 1100mA לפחות, כדי שלא יגרם נזק בטעינה.
מחבר ה-JST-SH המנצא ממול מחבר הסוללה מספק חיבור לקוי ה-I2C של הבקר וקו פסיקה אחד.
הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: MKR WiFi 1010
- יצרן: Arduino Team
- בקר: ARM SAMD21
- מתח עבודה: 3.3V
- מתח כניסה: 5V
- זרם ליציאת IO: 7mA
- מספר קווי DIO: 22
- מספר קווי PWM: 12
- מספר קווי ADC: 7
- מספר קווי DAC: 1
- זיכרון FLASH: 256KB
- זיכרון RAM: 32KB
- תדר: 48MHz
- תקשורת: USB ,UART TTL,SPI ,I2C ,WiFi ,Bluetooth
- חיבור: USB-microB
- אורך: 61.5mm
- רוחב: 25mm
מוצרים שיכולים לעניין אתכם:
קישורים:
נתוני משלוח (הסבר):
- משקל: 20 גרם
- אריזה מינימלית: קופסה קטנה
