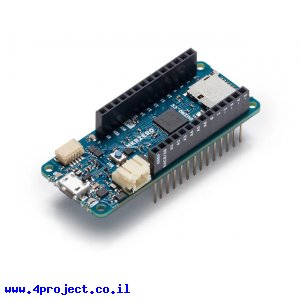

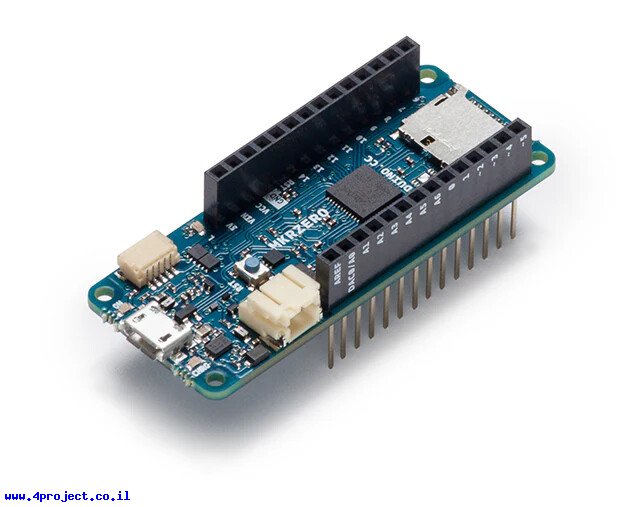

זה הוא Arduino MKR Zero, בקר ארדואינו ממשפחת MKR המיועדת למשתמשים קצת יותר משוכללים, מבוסס על בקר ARM SAMD21 של Microchip הרץ בתדר של 48MHz.
סדרת הכרטיסים MKR שונה בגודל מכרטיסי Nano או Uno ושונה בפריסת הפינים מסדרת Feather של Adafruit.
כרטיסי MKR מגיעים עם פינים מולחמים הבוטלים מצידו התחתון של הכרטיס, כך שאפשר להכניס אותם למטריצה ולהתחיל לעבוד.
זהו כרטיס מקורי של צוות Arduino.
בקר ה-SAMD21 של Microchip מספק 256KByte FLASH ו-32KByte RAM.
את המתח ל-MKR Zero אפשר לספק דרך חיבור ה-USB microB, או 5V דרך קו ה-VIN.
שימו לב כי מתח העבודה של הבקר הוא 3.3V. חיבור של מתחים מעל 3.3V יפגעו בבקר.
אפשר להפעיל את ה-MKR Zero גם מסוללת LiPo שאפשר לחבר למחבר JST-PH הממוקם בצד של המעגל. הכרטיס כולל גם מעגל טעינה לסוללת LiPo שתטען כשמתח חיצוני מחובר. מומלץ להשתמש בסוללה עם קיבולת של 700mA לפחות, כדי שלא יגרם נזק בטעינה.
מחבר ה-JST-SH המנצא ממול מחבר הסוללה מספק חיבור לקוי ה-I2C של הבקר וקו פסיקה אחד.
על הכרטיס תוכלו למצוא גם תושבת לכרטיס זכרון microSD לשמירת נתונים הדרושים לפרוייקט שלכם.
הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: MKR ZERO
- יצרן: Arduino Team
- בקר: ARM SAMD21
- מתח עבודה: 3.3V
- מתח כניסה: 5V
- זרם ליציאת IO: 7mA
- מספר קווי DIO: 22
- מספר קווי PWM: 12
- מספר קווי ADC: 7
- מספר קווי DAC: 1
- זיכרון FLASH: 256KB
- זיכרון RAM: 32KB
- תדר: 48MHz
- תקשורת: USB ,UART TTL,SPI ,I2C
- חיבור: USB-microB
- אורך: 61.5mm
- רוחב: 25mm
