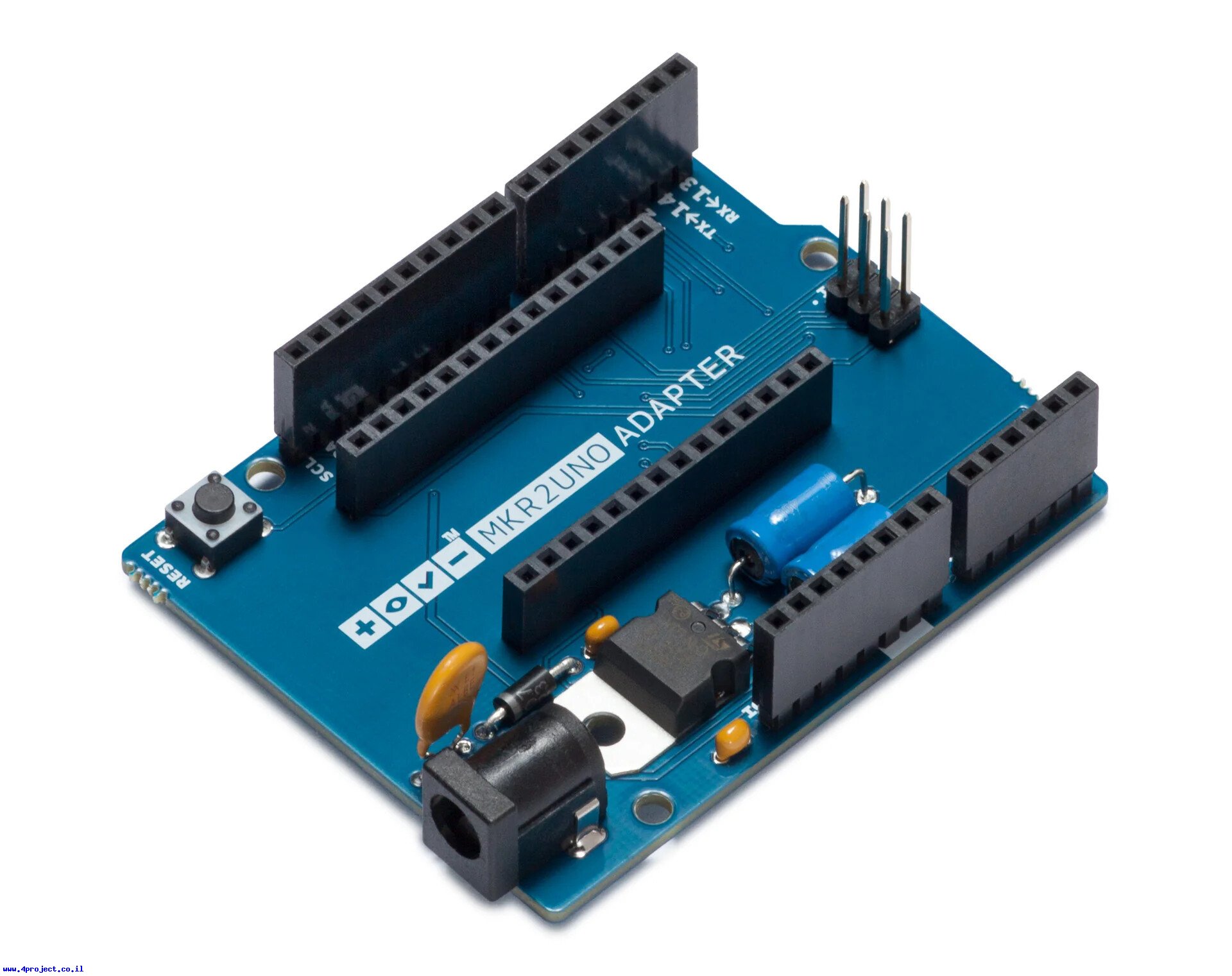

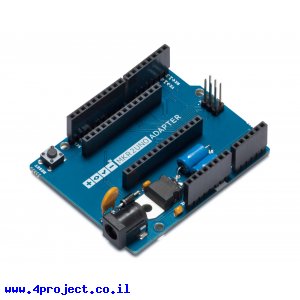

מגן Arduino מתאם כרטיסי MKR לתצורה של UNO

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

זהו מתאם בין כרטיסי ארדואינו מסדרת ה-MKR לתצורה של כרטיסי Arduino UNO.

אם אתם רוצים לפתח את הפרוייקט שלכם על כרטיס Arduino MKR, אבל צריכים לחבר אליו מגן המותאם לתצורה של Arduino UNO, זהו המתאם שתצטכרו.

שימו לב, יש מגבלות לשימוש במתאם זה:
המתאם לא עושה המרת רמות לוגיות. כל כרטיסי ה-MKR עובדים על 3.3V, כך שהמגן שתחברו למתאם זה צריך לדעת לעבוד ב-3.3V.

בשונה מכרטיסי Arduino UNO, המתאם לא מספק ערוץ I2C על הקווים A4, A5 וגם לא ערוץ SPI על הקווים 11, 12 ו-13.

מחבר עגול ומייצב מתח לינארי מאפשר לספק את המתח לרכיבים שמחוברים למתאם. המייצב יוכל לקבל מתחים בין 7V ל-12V.

מחלקות עם מוצרים דומים:

• מגני ארדואינו - Arduino shields

מאפיינים:

• יצרן: Arduino Team
• דגם: MKR2UNO Adapter

קישורים:

• שרטוט (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 20 גרם
• אריזה מינימלית: קופסה קטנה
