Arduino Uno R4 (ארדואינו אונו) דגם Minima, כרטיס פיתוח המבוסס על בקר Arm Cortex-M4. זהו כרטיס מקורי של צוות Arduino.
זהו הכרטיס החדש ממשפחת Arduino. התקדמות בכל הכיוונים בהשוואה לאח הבוגר שלו R3. הוא מגיע באותה התצורה כמו ה-Uno R3 ועדיין פועל ב-5V, כך שיוכל להתאים לרוב כרטיסי ההרחבה שיש בשוק.
R4 הוא לא עוד שיפור קטן מדגם ה-R3, אלא שינוי מקצה לקצה, תוך כדי ניסיון לשמור על התאימות עם כל מה שמגיע מסביב לכרטיסים מדגם ה-UNO.
מיקרובקר בדגם ה-R4 הוא Arm Cortex-M4 שרץ בתדר 48MHz. זהו מעבד 32bit הרבה יותר חזק בהשוואה למיקרובקר שיש ב-R3.
זכרון FLASH של 256KB, פי 8 ממה שהיה לנו ב-R3. זכרון RAM של 32KB, פי 16 מהדגם הקודם.
מבחינת החיבוריות המאפיין הבולט ביותר בדגם ה-R4 הוא מחבר USB-C החדשני וקו DAC אחד (ממיר דיגיטלי לאנלוגי).
כל שאר החיבורים זהים למה שהיה לנו: 14 קווי IO, מתוכם 6 תומכי PWM חומרתי, 6 קווי ADC, ערוץ UART, SPI, I2C וגם CAN.
שוני קטן נוסף הוא שקווי ה-IO של דגם ה-R4 יוכל לספק רק 8mA ולא 20mA כמו שהיה ב-R3. משיכת זרם גבוהה מ-8mA יכול לגרום נזק בלתי הפיך למיקרובק.
אל תשכחו לבדוק את מחלקת המגנים (Shields) ל-Arduino, שהם בעצם הרחבות ותוספות די מעניינות.

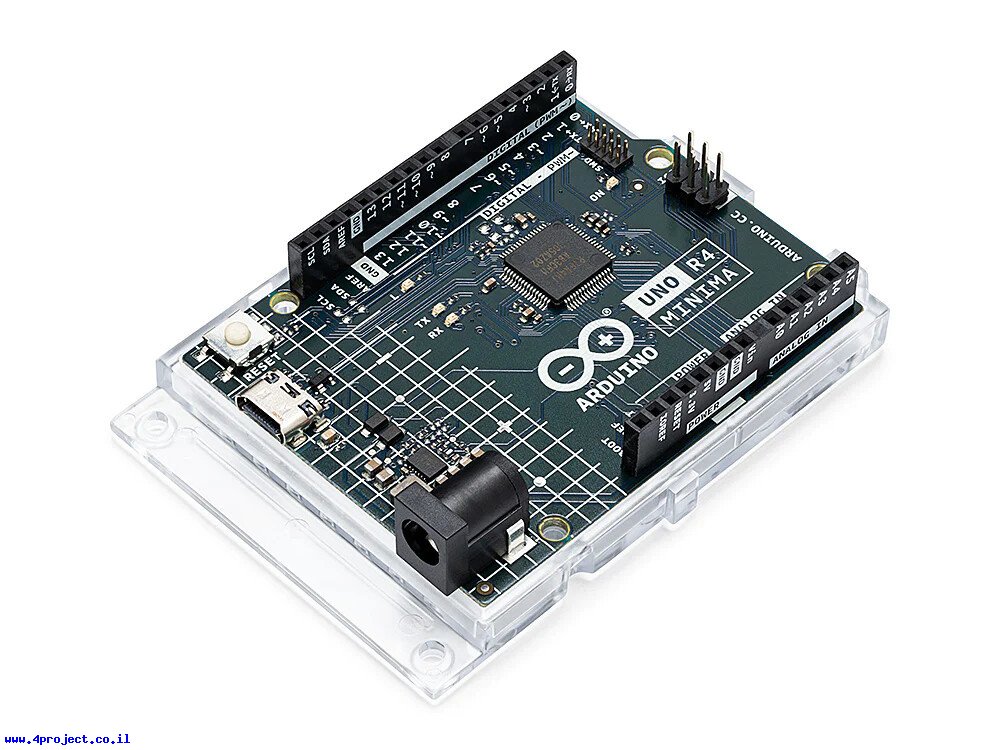

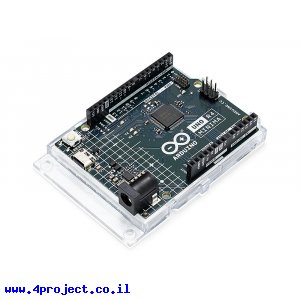

הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Uno R4 Minima
- יצרן: Arduino Team
- בקר: ARM Cortex-M4
- מתח עבודה: 5V
- מתח כניסה: 6 - 24V
- זרם ליציאת IO: 8mA
- מספר קווי DIO: 14
- מספר קווי PWM: 6
- מספר קווי ADC: 6
- מספר קווי DAC: 1
- זיכרון FLASH: 256 KBytes
- זיכרון RAM: 32 KBytes
- תדר: 48 MHz
- תקשורת: UART ,I2C ,SPI ,CAN
- חיבור: USB-C ,Power 5.5x2.1mm
- אורך: 77 מ"מ
- רוחב: 53 מ"מ
מוצרים שיכולים לעניין אתכם:
קישורים:
נתוני משלוח (הסבר):
- משקל: 45 גרם
- אריזה מינימלית: קופסה קטנה
