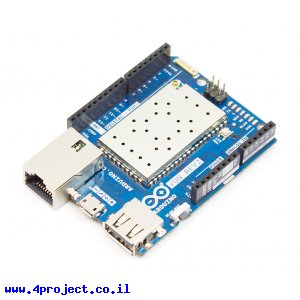

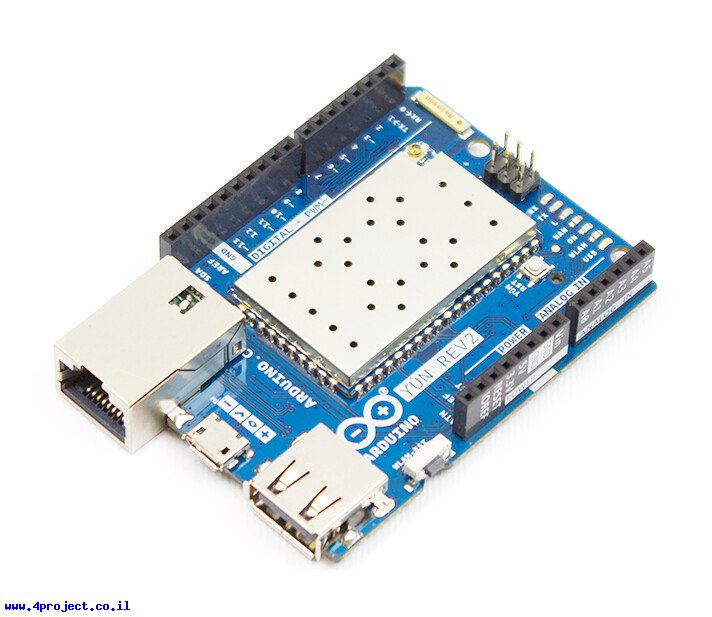

Arduino Yun Rev2 (ארדואינו יון) הוא כרטיס פיתוח המבוסס על מיקרובקר ATmega32u4 ודומה ביכולותיו לכרטיס ה-Leonardo וכולל גם מודול Atheros AR9331 שהוא רכיב SoC - System On Chip המספק יכולות חישוב נוספות, תקשורת Ethernet ו-WiFi.
ה-SoC מריץ עליו Linino (גרסת Linux המבוססת על OpenWRT) ומחובר למיקרובקר של Arduino דרך ערוץ תקשורת מיוחד (Bridge) המאפשר לתוכניות Arduino להריץ את הפקודות של הלינוקס בצורה נוחה וגישה ליכולות ה-Ethernet וה-WiFi שלו.
בנוסף ל-Ethernet ו-WiFi, הכרטיס כולל חיבור USB-A המספק יכולות Host (חיבור התקנים כמו עכבר או מקלדת), וגם מחבר לכרטיסי זכרון microSD.
זו היא הגרסה השניה (Rev2) של כרטיס ה-Yun, שלא שונה בהרבה מהראשונה. בין השינויים אפשר לראות מחברי Ethernet ו-USB שונים, שמשאירים יותר מקום מעל הכרטיס, כך שאפשר בקלות ובבטחה להרכיב כרטיסי תוספות (Shields). תוכנה עדכנית ללינוקס OpenWRT וגם ל-Bridge המחבר בין ה-SoC ל-Atmega32u4.
תכונות של מיקרובקר ה-ATmega32u4 (המריץ תוכניות Arduino):
- מתח עבודה 5V
- 20 קווים דיגיטליים, מתוכם:
- 7 יכולים להוציא אותות PWM בצורה חומרתית
- 12 יכולים לשמש ככניסות אנלוגיות
- מהירות שעון של 16MHz
- 32KByte של זכרון FLASH
תכונות של מודול Atheros AR9331 (המריץ לינוקס):
- מתח עבודה 3.3V
- ארכיטקטורת MIPS
- מהירות שעון של 400MHz
- חיבור Ethernet IEEE 802.3 10/100Mbit/s
- WiFi IEEE 802.11b/g/n
- חיבור USB-A 2.0 כ-Host
- קורא כרטיסי זכרון microSD
- 64MByte של זכרון RAM
- 16MByte של זכרון FLASH
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Yun Rev2
- יצרן: Arduino Team
- בקר: ATmega32U4
- מתח עבודה: 5V
- מתח כניסה: 5V
- זרם ליציאת IO: 40mA
- זרם ליציאת 3.3V: 50mA
- מספר קווי DIO: 20
- מספר קווי PWM: 7
- מספר קווי ADC: 12
- זיכרון FLASH: 32 KBytes
- זיכרון RAM: 2.5 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 16 MHz
- תקשורת: USB ,WiFi ,Ethernet ,UART TTL,I2C ,SPI
- חיבור: USB-microB ,USB-A ,RJ-45 Ethernet,microSD
- אורך: 73 מ"מ
- רוחב: 53 מ"מ
מוצרים שיכולים לעניין אתכם:
קישורים:
נתוני משלוח (הסבר):
- משקל: 50 גרם
- אריזה מינימלית: קופסה קטנה
