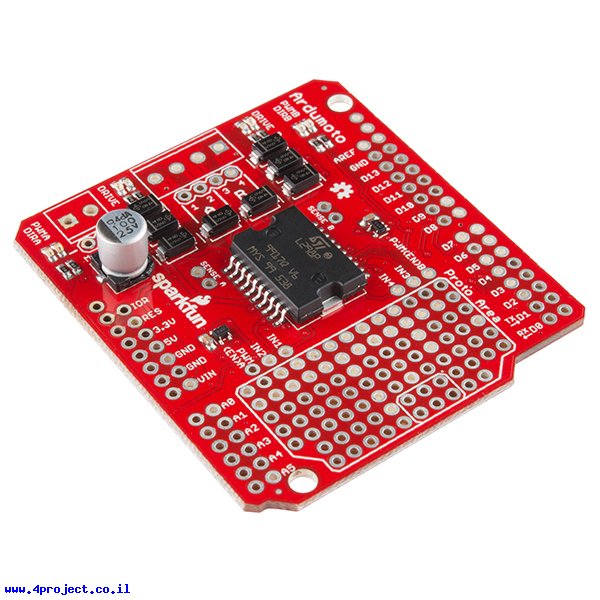

מגן Arduino - דוחף מנוע Ardumoto

מספר קטלוגי: 4P-233 / SF-DEV-09815
מחיר / מחירים
116.80 ₪ (כולל מע"מ)

מלאי [?]


אמורים להיות לנו 7 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

מגן זה יאפשר ל-Arduino לשלוט על שני מנועי DC. המעגל מובוסס על רכיב L298 H-bridge ויכול לספק עד 2 אמפר לכל ערוץ. כברירת מחדל הלוח לוקח את המתח שלו מקו Vin של כרטיס ה-Arduino, כך שתזהרו עם מתח גבוה. יש אנשים שמחברים מתח נפרד למגן כדי לא להשפיע על ה-Arduino. המעגל כולל לדים כחולים וצהובים לכל ערוץ כדי לציין את כוון סיבוב המנוע. כל קווי הדוחף מוגנים ע"י דיודות כדי למנוע השפעה של החזרות שדה אלקטרומגנטי.

מנוע שמחובר ליציאות OUT1/2 נשלט ע"י קו 12 לציון הכיוון (direction A) וקו 3 לציון המהירות (PWM A).
מנוע שמחובר ליציאות OUT3/4 נשלט ע"י קו 13 לציון הכיוון (direction B) וקו 11 לציון המהירות (PWM B).

הגרסה החדשה של המגן תעבוד ב-5V וגם ב-3.3V וכוללת חיבור מתח למנועים נפרד מהבקרה.

שימו לב:
הכרטיס מגיע בלי מחברים ופינים לחיבור לארדואינו, את המחברים לחיבור המנועים ואת הפינים הארוכים לחיבור לארדואינו תוכלו למצוא במוצרים נלווים בהמשך הדף.

שימו לב:
קו ה-VIN על המגן מחובר ישירות ל-VIN של ה-Arduino עליו הוא מורכב, כך שאל תחברו מתחים שונים לשניהם יחד.

מאפיינים:

נתוני משלוח [?]:

  • משקל: 15 גרם
  • אריזה מינימלית: קופסה קטנה
