מגן Arduino צורב בקרי AVR - ערכה להרכבה

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת צורבי AVR.


ידעתם שבקר הארדואינו שלכם יכול לשמש גם כצורב בקרי AVR אחרים?
בעזרת תוכנת ה-ArduinoISP אפשר לצרוב bootloader לתוך בקר ATMega328 רגיל ולהפוך אותו לבקר ארדואינו לכל דבר ועניין. אפשר גם לצרוב קובץ HEX אם אתם משתמשים בבקר כמו שהוא, ללא סביבת ה-Arduino ולא זקוקים ל-bootloader.

חוץ משימוש בתוכנת ה-ArduinoISP צריך גם לחבר את הבקרים בצורה הנכונה. מגן זה חוסך מכם את השלב הזה ומאפשר לחבר את בקר ה-AVR ע"י הזזת ידית סוקט ZIF בלבד.

המגן תוכן כך שתוכלו לצרוב גם את ה-bootloader וקבצי ה-HEX וגם לצרוב את ה-sketch אם לבקר יש כבר bootloader צרוב.

גם בקרי ה-ATtiny נלקחו בחשבון. מקמו את הבקר בפינים הראשונים של מחבר ה-ZIF, כך שאפשר יהיה לצרוב גם את משפחת ה-ATtiny.

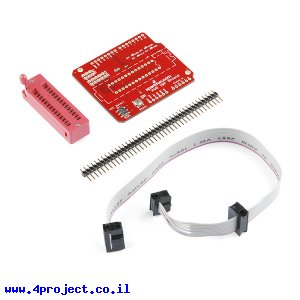

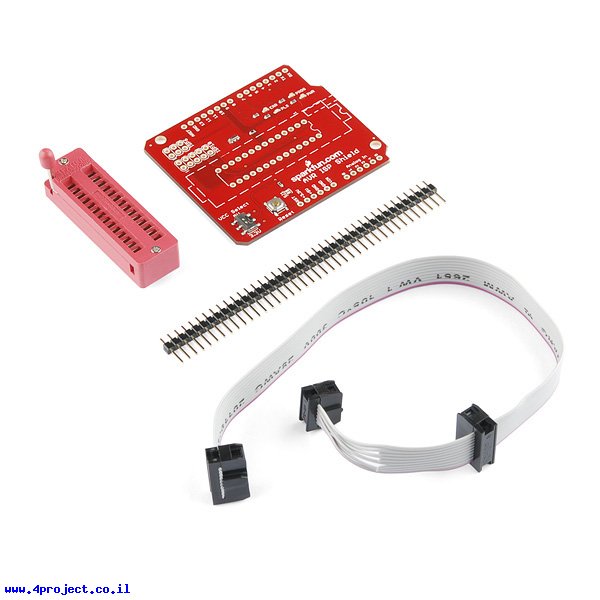

המגן מגיע כערכה של רכיבים שדורשים הלחמה פשוטה יחסית.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• √RoHS

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מדריך לצריבה בעזרת ArduinoISP

נתוני משלוח (הסבר):

• משקל: 35 גרם
• אריזה מינימלית: קופסה קטנה
