מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת כרטיסי פיתוח AVR.

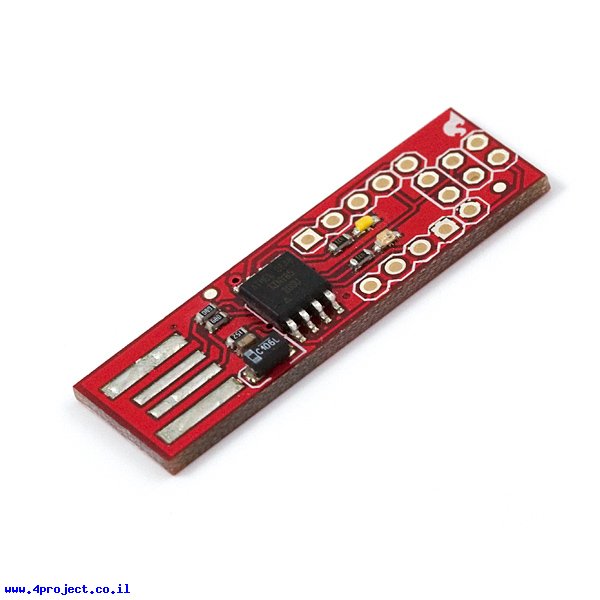

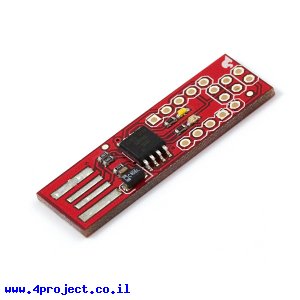

כרטיס זה הוא מעגל איסוף נתונים פשוט שמזדהה כמקלדת וברגע שמחובר למחשב "מקליד" את המתח שנמדד בשני קוים אנלוגיים של ATtiny85 בתוספת של זמן שהנתונים נמדדו. הכרטיס משתמש בתוכנת קוד פתוח מפרוייקט Object development שנקרא V-USB ומממש תקן USB 1.1.
התוכנה שצרובה כברירת מחדל עושה את הדבר הבא: מחברים את הכרטיס למחשב (ליתר בטחון רצוי לחבר אותו דרך HUB כדי לא להזיק למחשב במקרה של קצרים), אחרי שהמחשב מזהה את הכרטיס כמקלדת, הכרטיס אוטומטית יתחיל "להקליד" את המתחים. כדי לראות את המדידות פשוט תפתחו עורך טקסט או Excel ואז חברו את הכרטיס למחשב, הכרטיס יקליד את הערכים לתוכנה הנוכחית.
כניסות הבקר מוגדרות בתוכנה על מתח יחוס של 2.56V, כך שאל תנסו למדוד מתחים גבוהים יותר מזה בלי לשנות את הקוד.
כרטיס זה נועד לשינויים! בקרו באתר פרוייקט Object Development כדי ללמוד מה אנשים אחרים עשו עם מוצרים דומים.
מחלקות עם מוצרים דומים:
מאפיינים:
- בקר: ATtiny85
- תקשורת: USB
- חיבור: USB-A
קישורים:
- שרטוט (קובץ PDF)
- Firmware של הבקר (קובץ ZIP)
- קבצי Eagle (קובץ ZIP)
- מדריך למשתמש (ATtiny85) (קובץ PDF)
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: מעטפה מרופדת
