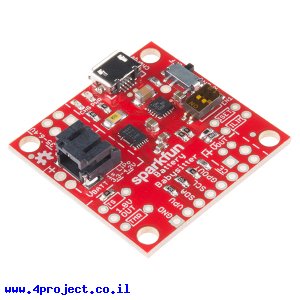

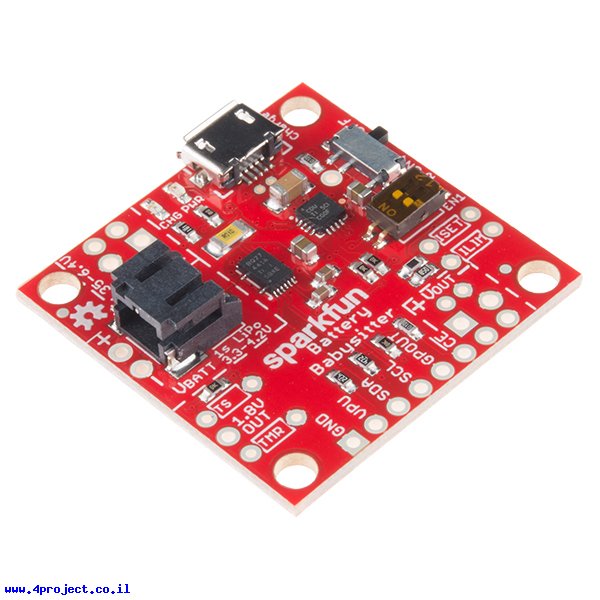

הכרטיס מבוסס על רכיב טעינה BQ24075 ורכיב העוקב אחר מצב ההתרוקנות של הסוללה BQ27441-G1A, שניהם של Texas Instruments. המטען יכול לספק זרמים עד 1.5A ותומך גם בזרמים של 100mA ו-500mA המותאמים לחיבור ה-USB. המעגל מסוגל לספק את הזרם גם אם הסוללה מתה. ה-BQ27441-G1A יכול לספק דרך חיבור ה-I2C את מצב הסוללה, כך שתמיד תוכלו לדעת את הזמן שנשאר לכם להפעיל את הפרוייקט. והמעגל גם מחובר לנגד מדידת זרם, כך שתוכלו למדוד את הזרם הנוכחי המסופק לצרכן.
מחלקות עם מוצרים דומים:
מאפיינים:
- סוג סוללה: Li-Poly
- מספר תאים: 1
- זרם: 1.5 A
- מתח כניסה: 4.35-6.4V
- חיבור: JST 2 pin ,USB-microB
- √RoHS
מוצרים שיכולים לעניין אתכם:
קישורים:
- שרטוט (קובץ PDF)
- מפרט טכני (BQ24075) (קובץ PDF)
- מפרט טכני (BQ27441-G1) (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- ספריית Arduino
נתוני משלוח (הסבר):
- משקל: 4 גרם
- אריזה מינימלית: קופסה קטנה
