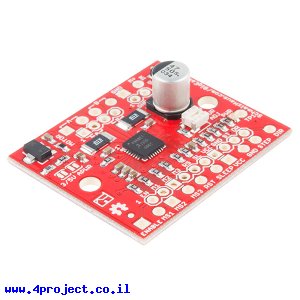

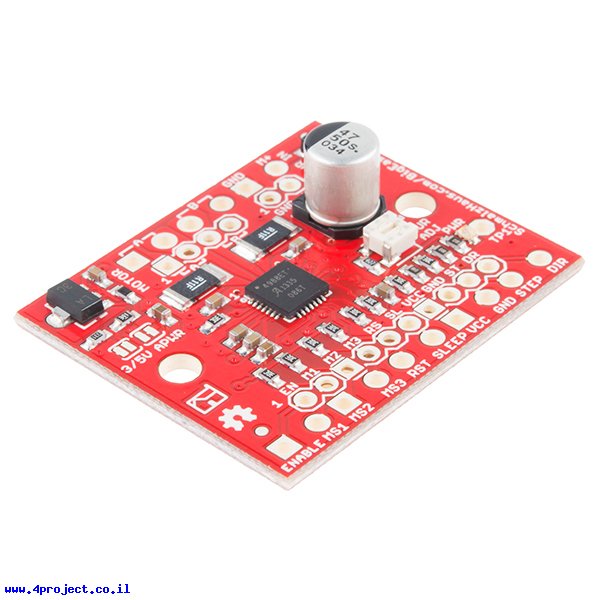

אתם צריכים לספק מתח בין 8 ל-30V לטובת המנוע, על הלוח יש מייצבי מתח 3.3V ו-5V לטובת המעגלים הדיגיטליים. חברו מנוע צעד ובקר ויש לכם שליטה מאוד מדוייקת על התנועה של המנוע.
Big EasyDriver יכול לעבוד עם מנועי צעד דו-פולריים (bi-polar) בעלי 4, 6 או 8 חוטים הפועלים במתחים 8 עד 30V (כמה שהמתח גבוה יותר, כך גם הכח של המנוע במהירויות גבוהות גדול יותר) ומסוגל לספק 1.4-1.7A לכל סליל של המנוע.
ברוב המקרים תוכלו לקבל 1.4-1.7A ללא קירור, אבל כדי להגיע ל-2A שהרכיב אמור לספק, תצטרכו גוף קירור וכנראה גם מאוורר.
ללא קירור לא מומלץ להפעיל את המעגל ביותר מ-1A.
החיבורים לכרטיס אפשר לעשות ע"י מחברי שורה עם מרווח רגליים של 2.54 מ"מ או ע"י שימוש בטרמינלים בעלי 2 רגליים במרווח של 3.5 מ"מ.
שימו לב:
קו ה-VCC זו יציאה ממייצב המתח ולא כניסת מתח למעגלים הדיגיטליים. תוכלו להשתמש ביציאה זו לאספקת מתח למיקרובקר שלכם.
שימו לב:
אין לחבר או לנתק מנוע כשכרטיס תחת מתח, זה עלול להרוס את רכיב A4988.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Big EasyDriver
- יצרן: SparkFun
- מתח עבודה: 3.3V ,5V
- מתח כניסה: 8V~30V
- זרם רציף מקסימלי: 1.7A
- מספר ערוצים: 1
- תקשורת: Digital
- אורך: 39 מ"מ
- רוחב: 31 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 6 גרם
- אריזה מינימלית: קופסה קטנה
